Báo giá Trạm biến áp 160kVA kiểu giàn

Báo giá Trạm biến áp 160kVA kiểu giàn

Báo giá Trạm biến áp 160kVA kiểu giàn được chúng tôi cập nhật thường xuyên và mới nhất. Để cập nhật giá bán trạm biến áp 160kVA trọn bộ thiết bị và vật tư, vui lòng liên hệ trực tiếp cho chúng tôi qua Holine để được hỗ trợ tốt nhất.

Trạm biến áp 160kVA là gì?

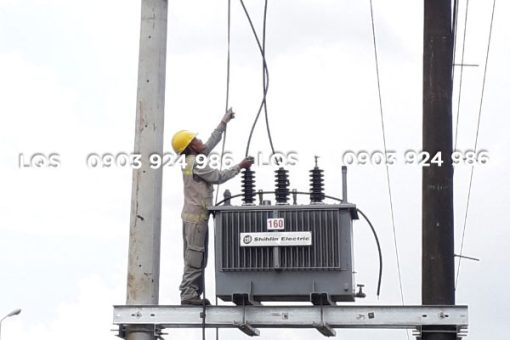

Trạm biến áp giàn 160kVA là trạm mà toàn bộ thiết bị trung thế và hạ thế được lắp đặt trên giàn khung thép treo trên cột bê tông ly tâm BTLT, giúp tiết kiệm diện tích và chi phí đầu tư. Máy biến áp 3 pha cấp điện áp 15–22kV/0.4kV được đặt trên giàn khung và kết nối với các thiết bị trung, hạ thế để cấp điện cho phụ tải.

Trạm biến áp kiểu giàn 160KVA (hay còn gọi là trạm treo, trạm giàn sắt) là loại trạm mà toàn bộ thiết bị như máy biến áp, thiết bị bảo vệ, tủ hạ thế,… được lắp đặt trên cao, thông thường là trên giàn khung thép hoặc xà sắt giữa hai trụ bê tông ly tâm.

Trạm biến áp kiểu ngồi 160KVA (còn gọi là trạm đặt nền) là loại trạm mà máy biến áp và các thiết bị được đặt trực tiếp trên nền đất hoặc bệ bê tông, bên trong một khu vực có hàng rào bảo vệ. Đây là dạng trạm phổ biến tại các khu dân cư hoặc nơi yêu cầu mức độ an toàn cao hơn.

Trạm biến áp 160KVA kiểu giản và kiểu ngồi thường sử dụng cho các khu dân cư, xưởng sản xuất quy mô vừa và nhỏ, với công suất phổ biến từ 160kVA đến 750kVA.

Cấu tạo trạm biến áp 2 trụ 160KVA kiểu giàn, kiểu ngồi

Trạm biến áp 2 trụ 160KVA có kết cấu cột và trạm giàn:

• Cột bê tông ly tâm BTLT chôn sâu 2m, móng trụ sâu 0.5m.
• Khoảng cách giữa hai cột 2.4m – 3.2m (tính từ tâm trụ).
• Móng trụ BTCT Mỗi móng sâu ~0.5m (nếu có móng đổ riêng).
• Thanh giằng, khung đỡ Dầm chữ U, I, V mạ kẽm (U200x2400, U200x3200…).
• Kẹp U, kẹp I, bulong, ecu, long đền Gắn kết cấu và cố định thiết bị.
• Xà treo thiết bị Dùng cho LA, FCO, TI, MBA.

Trạm biến áp 2 trụ xa ghép cách nhau 160KVA (trạm biến áp 160KVA kiểu giàn)

• Máy biến áp và thiết bị được treo trên khung thép đặt giữa 2 cột cách nhau từ 2.4–3.2m.
• Phù hợp cho nơi có diện tích rộng hơn và nhu cầu công suất điện vừa.
• Cột BTLT thường là loại 12m, khoảng cách tính từ tâm trụ.
• Đặt trên nền bê tông kiên cố, đảm bảo chắc chắn.

Trạm biến áp 2 trụ xa ghép gần nhau 160KVA (trạm biến áp 160KVA kiểu ngồi)

• Hai cột đặt sát nhau, tạo thành một cụm duy nhất.
• Các thiết bị được gắn trực tiếp giữa 2 cột bằng giá đỡ, không cần khung giàn dài.
• Phù hợp với địa điểm nhỏ hẹp, công suất tiêu thụ điện nhỏ.
• Cột sử dụng vẫn là BTLT 12m, chôn móng như trên.

Phân phối thiết bị điện – vật tư trạm biến áp 160KVA tổng hợp

STT	Tên vật tư	Thương hiệu	Giá bán
Vật tư máy biến áp 160KVA
Thiết bị
1	Máy biến áp 160KVA – 22/0,4KV	MBT, Thibidi, ABB, EMC, Shihlin, HBT, HEM, Sanaky	Liên hệ
2	Đà Composite L75x75x8x2600	VN/Nhập khẩu hoặc Sản xuất theo yêu cầu	Liên hệ
3	Sắt góc L75x75x8x2600: 3 ốp	VN/Nhập khẩu hoặc Sản xuất theo yêu cầu	Liên hệ
4	Sắt góc L75x75x8x2600: 0 ốp	VN/Nhập khẩu hoặc Sản xuất theo yêu cầu	Liên hệ
5	Đà sắt U200x68x8x2800: bộ giàn đặt MBA	VN/Nhập khẩu hoặc Sản xuất theo yêu cầu	Liên hệ
6	Đà sắt U100x46x5x400: ống giữ đà giàn đặt MBA	VN/Nhập khẩu hoặc Sản xuất theo yêu cầu	Liên hệ
7	Đà sắt U100x46x5x800: đế kẹp MBA	VN/Nhập khẩu hoặc Sản xuất theo yêu cầu	Liên hệ
8	Sứ đứng 24KV + Ty	DTR, Tuấn Ân	Liên hệ
9	Tủ MCCB 250A + điện kế 550x1000x800x1,2	ABB, LS, Mitsubishi Schneider, Hyundai	Liên hệ
10	Trụ BTLT 12m, lực trực 350 Kgf	VN/Nhập khẩu hoặc Sản xuất theo yêu cầu	Liên hệ
11	Cáp bọc 24kV C/XLPE/PVC 25mm2	Cadivi, LS Vina, Taya, Tài Trường Thành, Thịnh Phát, Việt Thái, Lion, Z43, GL Cables	Liên hệ
12	Cáp CV/600V-240 mm2 xuất MBA: 2 sợi/pha	Cadivi, LS Vina, Taya, Tài Trường Thành, Thịnh Phát, Việt Thái, Lion, Z43, GL Cables	Liên hệ
13	Cáp CV/600V-240 mm2 xuất MBA: 1 sợi/TT	Cadivi, LS Vina, Taya, Tài Trường Thành, Thịnh Phát, Việt Thái, Lion, Z43, GL Cables	Liên hệ
14	Tiếp địa trạm	VN/Nhập khẩu hoặc Sản xuất theo yêu cầu	Liên hệ
15	FCO 24kV 100A + Dây chảy	ABB, Siba, Schneider, ETI, Sirin	Liên hệ
16	LA 18KV 10KA	Tuấn Ân, Vina Sino, Cooper, DTR, Ohio Brass, Sarah, Vina Electric, TE DOV	Liên hệ
17	MCCB 3 pha 1000V 250A	ABB, LS, Mitsubishi Schneider, Hyundai	Liên hệ
18	Tụ bù 80KVAR	ABB, Siba, Schneider, ETI, Sirin, Nuintek, Samwha, Epcos, Ducati	Liên hệ
Vật tư đường dây
1	Trụ BTLT 12m, lực trực 350 Kgf	VN/Nhập khẩu hoặc Sản xuất theo yêu cầu	Liên hệ
2	Đà Composite L75x75x8x2600	VN/Nhập khẩu hoặc Sản xuất theo yêu cầu	Liên hệ
3	Đà sắt L2400x75x75x8mm/ZN + thanh chống	VN/Nhập khẩu hoặc Sản xuất theo yêu cầu	Liên hệ
4	Sứ đứng 24kV + Ty	DTR, Tuấn Ân	Liên hệ
5	Sứ treo Polymer 24kV	DTR, Tuấn Ân	Liên hệ
6	Cáp bọc AXV 25mm2: dây pha	Cadivi, LS Vina, Taya, Tài Trường Thành, Thịnh Phát, Việt Thái, Lion, Z43, GL Cables	Liên hệ
7	Phụ kiện hệ thống đo đếm trung thế	VN/Nhập khẩu hoặc Sản xuất theo yêu cầu	Liên hệ
8	Phụ kiện đường dây + móng bê tông	VN/Nhập khẩu hoặc Sản xuất theo yêu cầu	Liên hệ
9	FCO 24KV 200A + Dây chảy	ABB, Siba, Schneider, ETI, Sirin	Liên hệ
10	Biến dòng	Emic, Vinasino, Mitex	Liên hệ
11	Điện kế 3P 3 dây 120/60V – 5A	VN/Nhập khẩu hoặc Sản xuất theo yêu cầu	Liên hệ

Nhà phân phối trọn bộ trạm biến áp 160kVA kiểu giàn & kiểu ngồi

Chúng tôi là đơn vị chuyên phân phối trọn bộ trạm biến áp 160kVA theo cả hai cấu hình kiểu giàn (treo cột) và kiểu ngồi (trạm nền), đáp ứng đầy đủ tiêu chuẩn kỹ thuật và yêu cầu thực tế từ các khu dân cư, nhà máy, xí nghiệp đến công trình điện lực.

Cung cấp đồng bộ toàn bộ thiết bị trung thế, hạ thế, máy biến áp, tủ điện, phụ kiện lắp đặt.

• Đa dạng các loại máy biến áp cấp kèm như: Máy biến áp MBT 3 pha 160kVA, Máy biến áp THIBIDI tole Silic 3 pha 160kVA (22/0,4kV), Máy biến áp THIBIDI tole Amorphous 3 pha 160kVA (22/0,4kV), Máy biến áp khô 3 pha Shihlin 160kVA
• Đa dạng thương hiệu ABB, LS, Schneider, THIBIDI, Hanaka, Siemens…
• Tư vấn , báo giá, nhận được đặt hàng thiết bị theo tiêu chuẩn EVN và nhu cầu lắp đặt thực tế.
• Có sẵn CO CQ, cung cấp số lượng lớn, bàn giao thiết bị đầy đủ đáp ứng tiến độ thi công.

Có thể bạn quan tâm: Trạm trụ hợp bộ 160kVA

Liên hệ cho chúng tôi để được tư vấn và báo giá thiết bị trạm biến áp ngay hôm nay !

HOTLINE 0903 924 986
