Báo giá trạm biến áp kios 1000kVA

Báo giá trạm biến áp kios 1000kVA

Báo giá trạm biến áp kios 1000kVA đã được chúng tôi cập nhật mới nhất với đầy đủ thiết bị cấp kèm bên trong.

Trạm biến áp kios 1000kVA hay còn gọi là trạm biến áp hợp bộ vì 3 thành phần chính của 1 trạm biến áp truyền thông (trung thế – máy biến áp – hạ thế) được lắp chung vào 1 tủ dạng như kios với 3 ngăn chính, một số trạm có thể bổ sung thêm ngăn đo đếm (gắn TU, TI, đồng hồ…).

Kết cấu trạm có thể được chế tạo, sản xuất từ vật liệu inox, thép mạ kẽm nhúng nóng, thép sơn tĩnh điện hoặc tùy chọn theo yêu cầu khách hàng.

Trạm có thiết kế dạng thông gió:

• Dạng ô cửa có lưới chống côn trùng, chống côn trùng, giúp lưu thông khí tốt.
• Dạng chụp, kiểu dáng phổ biến, phù hợp thẩm mỹ đô thị.

Ưu điểm chung của trạm kios 1000KVA:

• Kín, an toàn hơn so với trạm truyền thống.
• Tiết kiệm diện tích, dễ vận chuyển & lắp đặt.

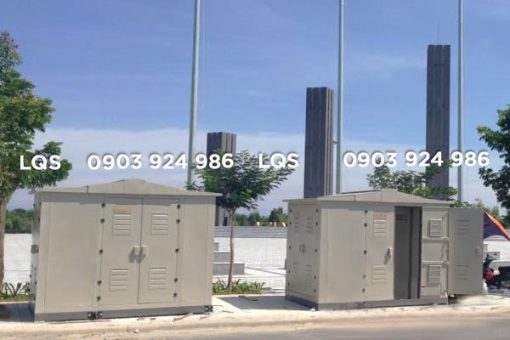

• Có tính thẩm mỹ cao, phù hợp khu đô thị, công nghiệp.
• Phù hợp với hệ thống điện ngầm.

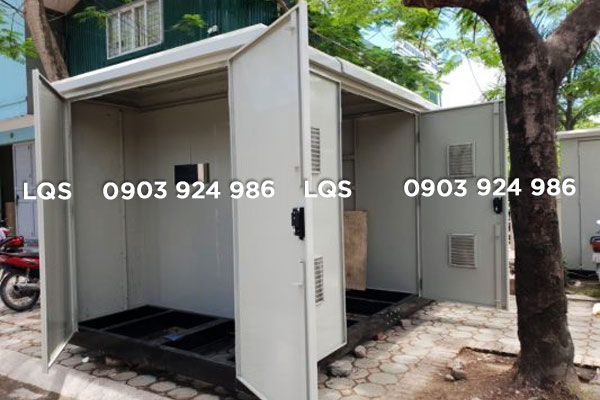

Kết cấu vỏ trạm 1000KVA – Trạm kios hợp bộ 1000KVA

Chất liệu:

Trạm biến áp 1000kVA thường sử dụng tủ trạm kios bằng inox, vỏ trạm biến áp kios hợp bộ thép mạ kẽm hoặc vỏ trạm biến áp kios thép sơn tĩnh điện.

• Tôn mạ kẽm sơn tĩnh điện ngoài trời (độ dày từ 2.0–3.0 mm).
• Inox 304 hoặc 316 nếu lắp đặt vùng ven biển, có độ ăn mòn cao.

Cấp bảo vệ: IP43 đến IP54 (chống bụi, chống nước tốt).

Kích thước tiêu chuẩn tham khảo (1000kVA):

• Dài: ~3500–4000 mm.
• Rộng: ~2000–2500 mm.
• Cao: ~2200–2600 mm.

(Có thể thay đổi theo bố trí các ngăn)

Kết cấu các ngăn chức năng trạm hợp bộ 1000KVA

Ngăn trung thế trạm hợp bộ kios 1000KVA (Khoang trung thế)

Thiết bị chính:

• Tủ RMU (Ring Main Unit) – loại cách ly bằng khí SF6 hoặc chân không.
• Hãng phổ biến: Schneider (RM6, SM6), ABB, Seco…

Cấu hình tủ điển hình:

• 1 ngăn cầu dao phụ tải + cầu chì (LBS+Fuse).
• 1 ngăn máy cắt chân không (VCB).
• 1 ngăn đo lường (có thể thêm TI, TU nếu cần).

Phụ kiện khác:

• Đầu cáp T-connector (630A – 24kV).
• Cảm biến áp lực khí SF6, khóa liên động cơ khí.

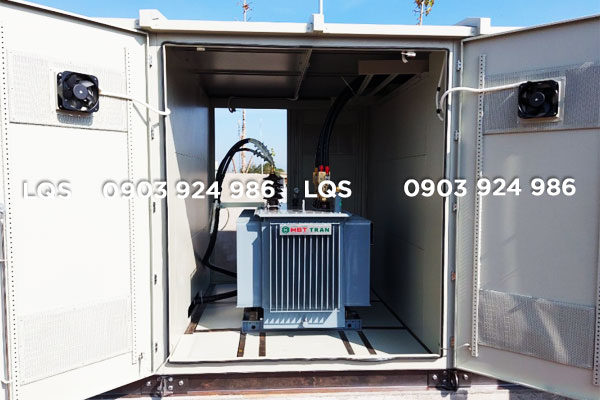

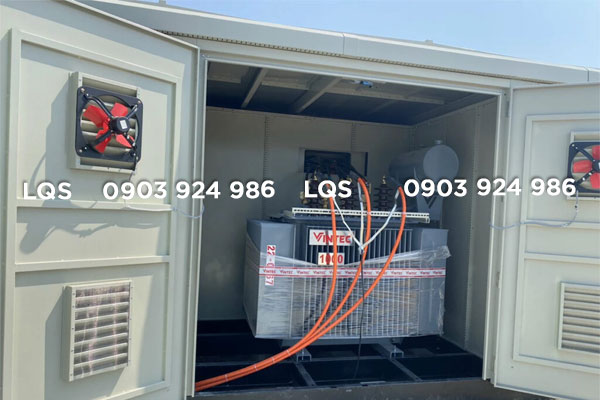

Ngăn máy biến áp trạm hợp bộ kios 1000KVA (Khoang MBA)

Thông số máy biến áp điển hình (1000kVA):

• Điện áp: 22/0.4 kV.
• Tổ đấu dây: Dyn5 hoặc Dyn11.
• Tổn hao: theo TCVN hoặc tiêu chuẩn năng lượng (E3/E4).
• Kiểu: MBA dầu hoặc MBA khô (nếu dùng cho trong nhà).

Kích thước MBA 1000kVA dầu:

• Dài ~1700mm, rộng ~1100mm, cao ~1600mm.
• Trọng lượng ~2.2–2.6 tấn.

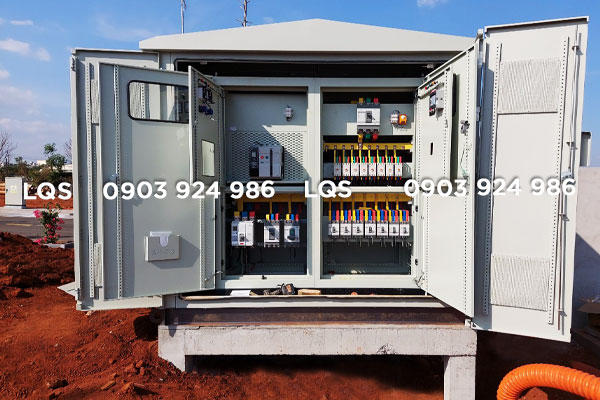

Ngăn hạ thế trạm hợp bộ kios 1000KVA (Khoang hạ thế)

Thiết bị chính:

• MCCB hoặc ACB tổng (1000–1600A).
• MCCB nhánh (tùy theo số lượng tải).
• Thanh cái bằng đồng 3P hoặc 4P.

Trang bị tùy chọn:

• Đồng hồ đo điện tử (3 pha), ampe kế, vôn kế, bộ chỉ thị pha.
• CB điều khiển tụ bù.
• Tủ tụ bù, tụ bù 50–250kVAr cho trạm 1000kVA.

Các phụ kiện lắp kèm:

• Đầu cosse, ống gen nhiệt, dây tiếp địa.
• Thanh đồng tiếp địa trạm.
• Đồng hồ đo đa năng (PZEM, Selec, Schneider…).
• Thiết bị truyền thông SCADA nếu cần giám sát từ xa.

Báo giá trạm biến áp kios 1000kVA – Vật tư trọn bộ lắp kèm

Chúng tôi chuyên phân phối trạm biến áp hợp bộ kiểu kios 1000kVA chính hãng, đầy đủ CO CQ về chất lượng. Cung cấp vật tư trọn bộ đi kèm, bao gồm: máy biến áp 3 pha ngâm dầu, tủ trung thế RMU, tủ hạ thế, tụ bù, dây cáp, đầu cáp, thiết bị đóng cắt… tất cả đều đến từ các thương hiệu uy tín như ABB, Schneider, LS, Mitsubishi, THIBIDI, Cadivi, 3M,…

Đặc biệt, chúng tôi nhận báo giá, đặt hàng sản xuất vỏ trạm kios theo yêu cầu kỹ thuật (thiết kế ngang, dọc, đôi) với giá tốt, đáp ứng tiến độ và yêu cầu của công trình.

Hạng mục thiết bị	Thương hiệu phổ biến	Báo giá
Máy biến áp 3 pha ngâm dầu	THIBIDI, EMC, SHIHLIN, SANAKY, HEM, MBT, HBT	Liên hệ
Dây cáp điện lực	CADIVI, LS, TAYA, ThiPha, Việt Thái, Cadi-Sun	Liên hệ
Tủ trung thế RMU	ABB, Schneider, Siemens	Liên hệ
Tụ bù	Ducati, Epcos, Elco, Samwa, Nuintek	Liên hệ
Thiết bị đóng cắt hạ thế	Mitsubishi, LS, ABB, Hyundai	Liên hệ
Thiết bị đóng cắt trung thế	Tuấn Ân, VINASINO, ENTEC, Shinsung, TAEYOUNG	Liên hệ
Đầu cáp & hộp nối cáp	3M, ABB, Raychem	Liên hệ

Để cập nhật thông tin về tủ trạm kios 1000kVA và trọn bộ vật tư thiết bị thi công xây lắp trạm, quý khách có thể liên hệ:
