Chống sét lắp sau đầu cáp T-Plug 40.5kV ABB

Tổng quan chống sét lắp sau đầu cáp T-Plug 40.5kV ABB

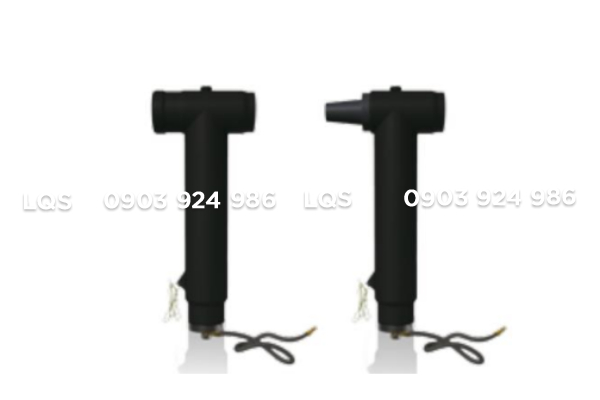

Chống sét lắp sau đầu cáp T-Plug 40.5kV ABB hay chống sét 40.5kV phía sau,… thuộc bộ chống sét screened surge arrester –  một thiết bị bảo vệ quan trọng trong các hệ thống điện trung thế. Được thiết kế để lắp đặt sau đầu cáp T-Plug, thiết bị này giúp bảo vệ hệ thống khỏi các xung điện quá áp do sét đánh hoặc các hiện tượng chuyển mạch gây ra.

Bộ chống sét 40.5kV lắp sau T-Plug thường được sử dụng lắp cho tủ RMU ABB Safering / Safeplus, RMU Siemens 8DJH, RM6,…

Thông số kỹ thuật chống sét lắp sau đầu cáp T-Plug 40.5kV ABB

Mã sản phẩm: CSAP-B51/134-A.

Phân loại: Chống sét T-Plug ABB

Kiểu kết nối: Bộ chống sét screened surge arrester lắp phía trước đầu cáp T-Plug CSE-A hoặc CSEP-A.

Điện áp định mức: 40.5kV.

Điện áp cao nhất: 51kV.

Điện áp dư xung sét 5kA: 134kV.

Đặc tính chống sét 40.5kV lắp sau đầu cáp T-Plug ABB

CSAP-A gồm phần thân định hình sẵn, gồm ba lớp: lớp bán dẫn bên trong, lớp cách điện và một lớp bán dẫn bao ngoài, được lưu hóa với nhau tạo mặt liên kết tốt nhất có thể giữa các lớp. Bộ phận hoạt động (active part) của bộ chống sét được làm từ oxít kim loại.

Khi lắp đặt CSAP-A vào CSE-A 630, nắp chụp đuôi và nắp đậy cao su bảo vệ phải được chuyển từ CSE-A sang bộ chống sét CSAP-A. Theo đó, điểm kiểm tra điện áp sẽ được thiết lập lại.

Bộ chống sét cũng bao gồm bộ nối bu lông, dây đồng bện và một dây tiếp địa tích hợp.

Nguyên lý hoạt động chống sét 40.5kV lắp sau đầu cáp T-Plug ABB

Chống sét 40.5kV lắp sau đầu cáp T-Plug ABB hoạt động dựa trên nguyên lý hấp thụ và phân tán năng lượng xung quá áp. Khi xảy ra xung điện do sét hoặc hiện tượng chuyển mạch, chống sét sẽ dẫn điện quá mức xuống đất, ngăn không cho điện áp cao truyền vào hệ thống. Điều này bảo vệ các thiết bị điện khỏi hư hỏng và đảm bảo an toàn cho hệ thống điện.

Hướng dẫn lựa chọn bộ chống sét screened surge arrester 630A

Bảng giá chống sét 40.5kV lắp sau đầu cáp T-Plug ABB
