Dao cắt tụ bù PS25 ABB Hitachi – Ứng dụng và đặc điểm kỹ thuật

Dao cắt tụ bù PS25 ABB Hitachi – Ứng dụng và đặc điểm kỹ thuật

Trong bài viết này, chúng ta sẽ cùng tìm hiểu chi tiết về dao cắt tụ bù PS25 ABB Hitachi – Ứng dụng và đặc điểm kỹ thuật – một thiết bị quan trọng trong hệ thống điện trung thế. Bài viết sẽ giới thiệu ứng dụng thực tế, cấu tạo, nguyên lý hoạt động, đặc điểm kỹ thuật và nơi phân phối sản phẩm chính hãng.

Bạn vui lòng nhập số điện thoại để tư vấn hoàn toàn miễn phí!

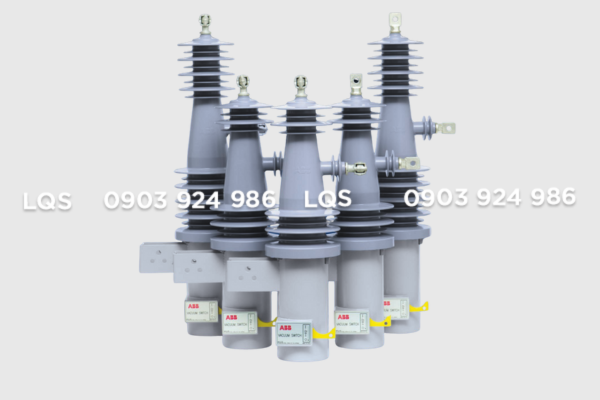

Giới thiệu thiết bị đóng cắt tụ bù 1 pha PS25 ABB Hitachi

Dao cắt tụ bù PS25 ABB Hitachi là thiết bị chuyên dụng trong hệ thống điện trung thế, thuộc dòng sản phẩm giải pháp giảm công suất phản kháng dùng để đóng cắt tụ bù một cách an toàn và hiệu quả. Với thiết kế nhỏ gọn, khả năng chịu tải tốt và độ tin cậy cao, PS25 được ứng dụng rộng rãi trong nhiều hệ thống điện công nghiệp và lưới điện quốc gia.

Thiết bị thuộc dòng sản phẩm chất lượng cao, được sản xuất theo tiêu chuẩn quốc tế, giúp nâng cao độ bền của hệ thống, đồng thời tối ưu hiệu quả tiết kiệm điện năng.

Ứng dụng Dao cắt tụ bù PS25 trong hệ thống điện trung thế

Dao cắt tụ bù PS25 có vai trò quan trọng trong việc kiểm soát và bảo vệ các tụ bù trong lưới điện trung thế. Một số ứng dụng tiêu biểu của PS25 gồm:

• Tự động đóng/cắt giàn tụ bù để điều chỉnh hệ số công suất.
• Giảm tổn hao công suất phản kháng và cải thiện chất lượng điện năng.
• Bảo vệ thiết bị điện khỏi hiện tượng dòng khởi động lớn hoặc quá áp do tụ bù gây ra.
• Phù hợp cho các hệ thống điện công nghiệp, trạm biến áp, nhà máy, khu chế xuất, và lưới điện phân phối.

Cấu tạo và nguyên lý hoạt động của dao cắt tụ bù PS25

Cấu tạo dao cắt tụ bù PS25 gồm 10 bộ phận sau đây:

Dải đầu cực: Đấu nối nhanh với dây bện 2/0 AWG hoặc cáp đến 70mm2.

Sứ cách điện trên: Chịu xung 200kV BIL, thiết kế nhỏ gọn với chiều dài dòng rò lớn.

Buồng cắt chân không: Bọc sứ cách điện, bảo vệ khỏi tác động môi trường.

Sứ cách điện dưới: Sử dụng công nghệ HCEP chống nước, bền cao.

Vị trí tiếp nối: Lắp linh hoạt, xoay 330°, thuận tiện bảo trì.

Giá lắp: Dễ thay thế, tương thích với nhiều thương hiệu.

Hộp chính và truyền động: Vỏ thép không gỉ, sơn RAL 7035, độ bền cao.

Cần cắt: Có nắp bảo vệ, chống mưa nắng và bụi bẩn.

Chỉ thị trạng thái: Màu vàng, chất liệu thép không gỉ, kiêm chức năng móc thao tác.

Đầu nối cáp điều khiển: Tương thích giắc 5 hoặc 7 chân, dễ lắp đặt.

Nguyên lý hoạt động dao cắt tụ bù PS25:

khi có tín hiệu từ bộ điều khiển hoặc tủ tụ, cuộn hút sẽ kích hoạt để thực hiện thao tác đóng hoặc cắt mạch điện. Cơ cấu tiếp điểm sẽ chuyển đổi trạng thái để kết nối hoặc ngắt tụ bù khỏi hệ thống. Quá trình này diễn ra nhanh, ổn định và đảm bảo an toàn cho thiết bị và người vận hành.

Đặc tính kỹ thuật nổi bật của PS25 ABB Hitachi

Điện áp định mức:

• Không nối đất: 25kV
• Có nối đất: 43kV

Chịu xung điện áp: Đường dây – đất & tiếp điểm mở: 125kV BIL

Điện áp chịu đựng 60Hz:

• Khô (1 phút): 60kV
• Ướt (10 giây): 60kV

Dòng điện hoạt động:

• Liên tục: 200A
• Chuyển mạch điện dung: 200A
• Ngắt tải: 5000A
• Ngắn hạn đối xứng (1 giây): 4500A

Dòng cao tần:

• Chuyển tiếp: 1200A
• Xung kích: 6000Hz

Điện áp điều khiển:

• 48VDC: 42–56VDC
• 120VAC/DC: 90–130V
• 240VAC: 205–265V

Dòng điều khiển:

• Danh định: 10A
• Duy trì: 100mA

Thời gian thao tác:

• Mở/Đóng: 100ms
• Mở bằng điện: 300ms

Chiều dài dòng rò:

• Đầu–đầu: 518mm
• Đầu–đất: 498mm

Trọng lượng: 13kg

Nhiệt độ hoạt động: -40°C đến +65°C

Độ bền cơ học: >50.000 lần thao tác

Đấu dây điều khiển: Giắc 5 hoặc 7 chân, dây 1.5–2.5mm²

LQS là đơn vị phân phối chính hãng dao cắt tụ bù PS25 ABB Hitachi, mang đến cho khách hàng sản phẩm chất lượng cao cùng dịch vụ uy tín. Với kinh nghiệm lâu năm trong lĩnh vực cung ứng thiết bị điện công nghiệp, LQS không chỉ đảm bảo nguồn hàng rõ ràng, minh bạch mà còn hỗ trợ khách hàng từ khâu tư vấn lựa chọn sản phẩm phù hợp, giao hàng nhanh chóng tận chân công trình thi công.

Liên hệ cho chúng tôi để được hỗ trợ tư vấn và báo giá tốt nhất.
