Đầu cáp co nguội 1 pha trong nhà 35kV 3M

Nguyên lý hoạt động đầu cáp co nguội 1 pha trong nhà 35kV 3M

Đầu cáp co nguội trung thế 1 pha trong nhà 35kV của hãng 3M hoạt động dựa trên nguyên lý co nguội, không cần nhiệt để co lại. Khi lắp đặt, đầu cáp được kéo dài và sau đó tự động co lại để tạo kết nối chắc chắn và kín nước với cáp điện

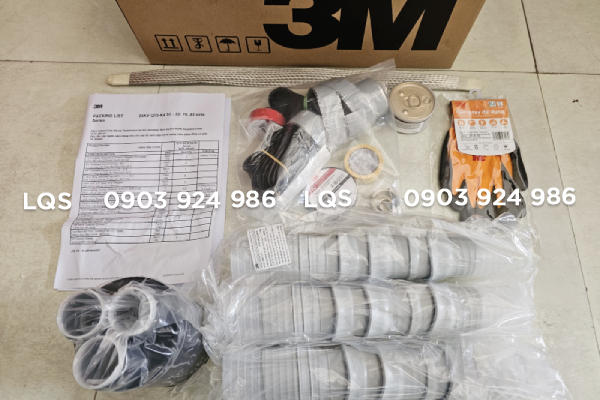

Các thành phần chính của đầu cáp co nguội 1 pha trong nhà 35kV 3M

1. QTII ống đầu: Cách tích hợp 3M ống đầu co nguội thành một ống duy nhất bao gồm các phân tán điện bằng lớp phủ cao su silicone bên ngoài lớp điều chỉnh trường có số môi trường cao (High-K) và trong cùng là một cốt lõi rút gọn.

2. Tấm băng silicone xám: Dùng để đóng kín phần lug của đầu nắp.

3. Gói silicone: Cung cấp không khí ra khỏi bán dẫn.

4. Lò xo vòng ép: Dùng để kết nối dây đồng bện tiếp địa chỉ với màn chắn và lớp áo giáp.

5. Dây đồng bện: Kết nối màn hình đồng và lớp áo giáp với hệ thống địa chỉ tiếp theo yêu cầu kỹ thuật.

6. Tấm băng mastic làm lớp kín màu đen: Làm kín phần dưới của lớp bọc, nơi tiếp giáp với vỏ bọc.

7. Băng vinyl: Dùng để đánh dấu, giữ hay bảo vệ các viền sắc nét.

8. Giấy nhám đi kèm với bộ tỏa nhiệt CC2: Dùng để tẩy bụi, chất nhiễm bẩn bám dính lên vỏ cáp hoặc các ống dẫn vệ sinh trên lớp cách điện sau khi bỏ lớp bán dẫn.

9. Khăn lau trong bộ sạc CC2: Dùng để làm sạch bề mặt lớp điện.

Đặc tính kỹ thuật đầu cáp co nguội 1 pha trong nhà 35kV 3M QTII (X) Series

Đầu cáp 3M QTII (X) Series sử dụng cho các loại cáp lực có nhiệt độ vận hành liên tục ở 90oC và quá tải ở 130oC.

Dòng định mức của đầu cáp QTII (X) bằng hoặc vượt dòng định mức của cáp được sử dụng.

Đầu cáp 3M QTII (X) được tích hợp sẵn một lớp đặc biệt có hằng số điện môi cao (High-K) nhằm điều khiển điện trường xung quanh lớp cách điện dưới đầu cáp. Điện trường trong cáp ngay dưới lớp High-K sẽ nhỏ hơn so với trường hợp cáp không có lớp High-K.

Tiêu chuẩn áp dụng đầu cáp co nguội 1 pha trong nhà 35kV 3M QTII (X) Series

Đầu cáp QTII (X) Series đạt hoặc vượt các yêu cầu về kỹ thuật của các tiêu chuẩn sau:

– Tiêu chuẩn IEEE 48-1990 cho đầu cáp Class 1.

– Tiêu chuẩn CENELEC HD 628-S1 và HD 629.1.S1.

– Tiêu chuẩn VDE 0278-628, VDE 0278-629-1

– Tiêu chuẩn Anh BS C-89

– Tiêu chuẩn Tây Ban Nha UNE 21-115-75

– Tiêu chuẩn Brazil A*B*N*T* 9314

– Tiêu chuẩn EdF Pháp HN 33-E-01, HN 41-E-01
