Tổng quan về đầu cáp Elbow 24kV 250A 70mm2 3M
Đầu cáp Elbow 24kV 250a 70mm2 3M được sản xuất từ vật liệu cao cấp được sử dụng chuyên dụng trong các hệ thống điện trung thế:
– Đầu cáp đúc bằng cao su EPDM cách điện và bán dẫn, được xử lý bằng peroxide chất lượng cao.
– Thường được đấu nối cáp vào đầu cao thế của máy biến áp 3 pha Thibidi, Shihlin, Sanaky,…

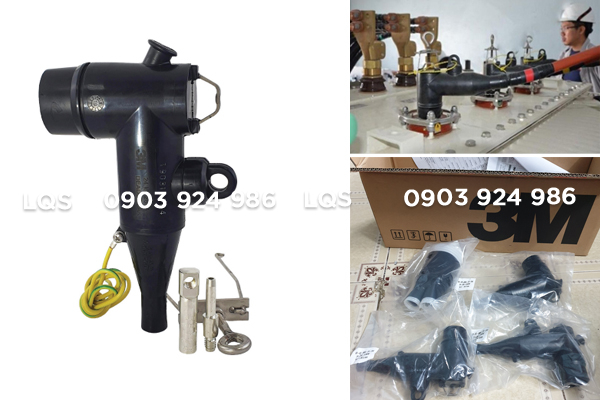

Bộ sản phẩm đầu cáp Elbow 24kV 3M bao gồm:
1. Đầu cáp Elbow
2. Ống chia pha co nguội
3. Ống nối vỏ cáp
4. Giá đỡ đầu Elbow
5. Lò xo vòng ép
6. Phụ kiện: Đầu Lug Cu/AI, mỡ silicon, băng cao su, băng vinyl, bộ chùi cáp, dây tiếp đất.
Thông số kỹ thuật đầu cáp Elbow 24kV 250A 70mm2 3M
Cấp điện áp tối đa (Um): 24 kV
Khả năng chịu đựng điện áp AC trong 5 phút: 57 kV
Điện áp tối thiểu phát sinh vầng quang: 22kV < 3pC
Khả năng chịu đựng điện áp xung: 125 kV
Dòng điện liên tục: 250 A
Dòng điện quá tải (tối đa 8 giờ): 300 A
Thương hiệu: 3M
Các thử nghiệm được tiến hành theo HD 629.1
• Điện áp tối thiểu phát sinh vầng quang – 22 kV < 3 pC
• Khả năng chịu đựng điện áp AC trong 1 phút – 60 kV
• Thử nghiệm điểm kiểm tra điệp áp
Các thử nghiệm được tiến hành theo yêu cầu sản xuất của 3M:
• Kiểm tra thực tế sản phẩm
• Kiểm tra định kỳ
• Phân tích định kỳ sử dụng tia X

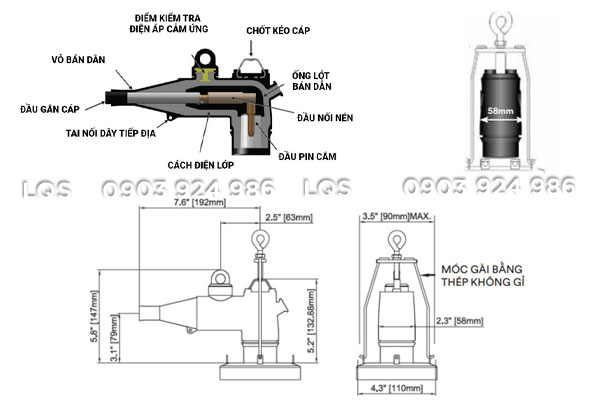

Cấu tạo đầu cáp Elbow 24kV 250A 70mm2 3M
Bao gồm 9 bộ phận chính sau đây:
1. Vỏ bán dẫn được xử lý bằng peroxide đúc chính xác tạo sự liên tục cho vỏ tiếp địa và đáp ứng các yêu cầu của tiêu chuẩn IEEE 592.
2. Điểm kiểm tra điện áp cảm ứng trên Elbow đúc có nắp chụp là vị trí có vỏ bọc, thao tác que dò để xác định tình trạng mạch điện.
3. Chốt kéo cáp bằng thép không gỉ để thao tác que dò.
4. Ống lót bán dẫn được xử lý bằng peroxide đúc chính xác giúp chống tĩnh điện cho đầu cốt kiểu ép.
5. Đầu nối nén được định cỡ phù hợp để bảo đảm mối nối nguội có khả năng truyền tải điện tối đa.
6. Đầu pin cắm đồng mạ thiếc bảo đảm mối nối điện chắc chắn.
7. Đầu gắn cáp có kích thước phù hợp tạo độ khít với giao diện cáp giúp chống thấm hiệu quả.
8. Tai nối dây tiếp địa tạo vị trí thuận lợi để nối dây tiếp địa với nối đất của vỏ bộ đầu cáp.
9. Đầu gắn cáp có kích thước phù hợp tạo độ khít với giao diện cáp giúp chống thấm hiệu quả.
Nguyên lý hoạt động đầu cáp Elbow 24kV 250A 70mm2 3M
Đầu cáp Elbow 3M 24kV hoạt động dựa trên nguyên lý cách điện và kết nối kín. Khi được lắp đặt, đầu cáp tạo ra một lớp bảo vệ chống thấm nước và chịu nhiệt, ngăn ngừa phóng điện và rò rỉ điện. Điều này đảm bảo an toàn và ổn định cho hệ thống điện trung thế.
Ưu điểm đầu cáp Elbow 24kV 250A 70mm2 3M
– Đảm bảo an toàn cho hệ thống điện trung thế, ngăn ngừa hiện tượng phóng điện và rò rỉ điện.
– Thiết kế chống thấm nước giúp bảo vệ đầu cáp khỏi các tác động của môi trường, nâng cao độ bền và tuổi thọ của hệ thống.
– Công nghệ tiên tiến giúp quá trình lắp đặt nhanh chóng và đơn giản mà không cần đến công cụ phức tạp.
– Được sản xuất theo tiêu chuẩn quốc tế, đảm bảo hiệu suất ổn định trong điều kiện khắc nghiệt.
Bảng báo giá đầu cáp Elbow 24kV 250A 70mm2 3M
Xem toàn bộ bảng giá đầu cáp 3M

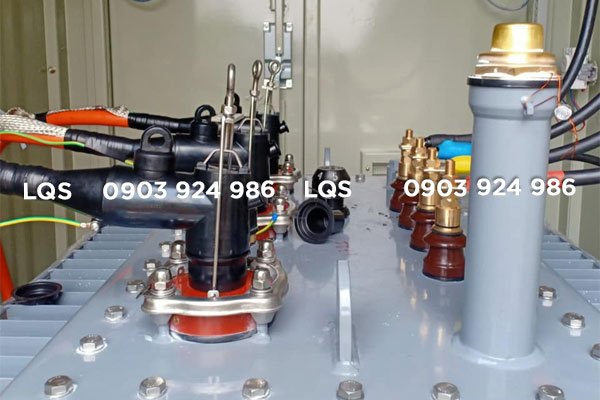

Ứng dụng đầu cáp Elbow 24kV 3M trong thực tế
LQS – Đại lý cung cấp đầu cáp Elbow 24kV 70mm2 3M chính hãng uy tín
LQS là đại lý cung cấp đầu cáp Elbow 24kV 250A 3M chính hãng uy tín, cam kết mang đến sản phẩm chất lượng cao với giá cạnh tranh. Chúng tôi đảm bảo nguồn gốc rõ ràng, đáp ứng đầy đủ các tiêu chuẩn an toàn và hiệu suất. Với dịch vụ tư vấn chuyên nghiệp và hậu mãi tận tâm, LQS luôn đồng hành cùng khách hàng trong mọi dự án. Liên hệ ngay cho chúng tôi theo thông tin bên dưới để được hỗ trợ nhanh chóng!
