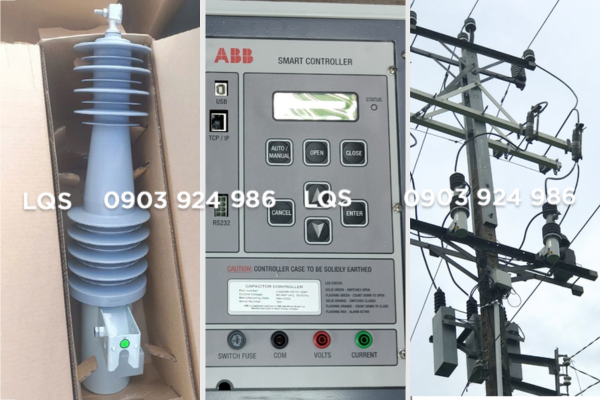

Việc lắp đặt dao cắt tụ PS25 ABB (hay còn gọi là dao cắt tụ bù ABB PS25) đóng vai trò quan trọng trong hệ thống tụ bù trung thế. Thiết bị này thường được sử dụng để điều khiển đóng/cắt tụ bù PS25 ABB Hitachi, đảm bảo an toàn và tối ưu hiệu suất hoạt động của hệ thống điện. Bài viết dưới đây sẽ hướng dẫn lắp đặt dao cắt tụ PS25 ABB chi tiết từng bước, bao gồm cách đấu nối tủ điều khiển, tủ đấu dây và các thiết bị liên quan.

Bạn vui lòng nhập số điện thoại để tư vấn hoàn toàn miễn phí!

3 bước thực hiện lắp đặt dap cắt tụ bù PS25 ABB Hitachi

1. Lắp Đặt Tủ Điều Khiển và Tủ Đấu Dây

Bắt đầu quá trình lắp đặt bằng việc cố định tủ điều khiển và tủ đấu dây lên cột điện. Sử dụng dây đai inox để đảm bảo chắc chắn, an toàn trong môi trường ngoài trời – nơi thường đặt hệ thống tụ bù trung thế PS25 hoạt động.

2. Kết Nối Tủ Đấu Dây Với Các Thiết Bị Khác

Quá trình đấu nối gồm 4 bước quan trọng như sau:

A. Kết Nối Từ Tủ Đấu Dây Đến Dao Cắt Tụ ABB PS25

Dùng 3 jack 5 chân để đấu nối từ tủ đấu dây tới 03 dao cắt tụ PS25 ABB.

Mỗi jack tương ứng với một dao cắt khác nhau.

B. Kết Nối Từ Tủ Đấu Dây Đến Tủ Điều Khiển

Sử dụng 2 jack 7 chân:

Jack A:

• Kết nối với chân A trong tủ điều khiển.
• Có nhiệm vụ cấp nguồn cho tủ điều khiển.
• Kiểm tra bằng đồng hồ thông mạch giữa chân E và G: nếu thông mạch → đúng jack A.

Jack B:

• Kết nối với chân B trong tủ điều khiển.
• Dùng để truyền tín hiệu trạng thái của dao cắt tụ PS25 về trung tâm điều khiển.
• Kiểm tra chân E và G: nếu không thông mạch → đúng jack B.

Lưu ý quan trọng: Tuyệt đối không được cắm nhầm thứ tự hai jack này. Việc nhầm lẫn sẽ gây cháy board mạch của tủ điều khiển, dẫn đến hư hỏng toàn bộ hệ thống tụ bù PS25.

C. Kết Nối Từ Tủ Đấu Dây Đến Biến Dòng Cảm Ứng

Sử dụng 1 sợi cáp 2 lõi (màu đỏ và đen), tiết diện 2×1,5mm².

Dây được hàn sẵn jack 2 chân và kết nối trực tiếp vào biến dòng cảm ứng.

D. Kết Nối Từ Tủ Đấu Dây Đến Biến Điện Áp (Cấp Nguồn)

Dùng 1 sợi cáp 2 lõi (đỏ và đen), tiết diện 2×2,5mm², bấm khuyên sẵn.

Đấu dây như sau:

• Dây đỏ nối vào dây pha.
• Dây đen nối vào dây đất (trường hợp biến áp đấu pha – đất), hoặc dây pha còn lại (trường hợp biến áp đấu pha – pha).

3. Nối Đất Cho Các Thiết Bị Quan Trọng

Để đảm bảo an toàn vận hành và hạn chế nguy cơ chập cháy khi vận hành tụ bù ngoài trời PS25 ABB, bắt buộc phải thực hiện nối đất tại các vị trí sau:

• Vị trí nối đất trên tủ đấu dây.
• Vị trí nối đất của dao cắt tụ PS25.
• Các thiết bị phụ trợ như biến dòng, biến điện áp nếu có chỉ định từ nhà sản xuất.

Các Lưu Ý Trước, Trong Và Sau Khi Thực Hiện Lắp Đặt Tụ Bù PS25 ABB Hitachi

Việc lắp đặt tụ bù PS25 ABB Hitachi đòi hỏi kỹ thuật chính xác, tuân thủ nghiêm ngặt các yêu cầu về an toàn điện. Để đảm bảo hệ thống hoạt động ổn định, tránh các sự cố không mong muốn, bạn cần lưu ý một số điểm quan trọng sau đây:

Trước Khi Lắp Đặt:

Kiểm tra thiết bị: Đảm bảo tụ bù PS25 và dao cắt tụ ABB không bị móp méo, nứt vỡ trong quá trình vận chuyển. Các jack cắm, cáp kết nối phải nguyên vẹn, không trầy xước, oxy hóa.

Chuẩn bị đầy đủ dụng cụ: Bao gồm: đồng hồ đo điện, kìm, tua vít, dây đai inox, thiết bị an toàn lao động (găng tay, nón bảo hộ…).

Ngắt nguồn điện: Tuyệt đối ngắt điện toàn bộ hệ thống trước khi bắt đầu lắp đặt để đảm bảo an toàn cho người thi công.

Trong Quá Trình Lắp Đặt:

Tuân thủ đúng sơ đồ kết nối: Các bước đấu nối đã được hướng dẫn rõ ở phần trên. Việc đảo jack kết nối, đấu sai dây nguồn, tín hiệu có thể dẫn đến cháy nổ tụ bù hoặc hỏng bo mạch tủ điều khiển.

Gắn chắc chắn thiết bị: Sử dụng dây đai inox hoặc giá đỡ chuyên dụng để cố định tủ điều khiển, tủ đấu dây, dao cắt tụ PS25 một cách chắc chắn, tránh rung lắc trong quá trình vận hành ngoài trời.

Thực hiện nối đất đầy đủ: Đây là yếu tố bắt buộc trong mọi hệ thống tụ bù trung thế PS25, giúp đảm bảo an toàn khi có sự cố rò điện hoặc sét đánh.

Sau Khi Lắp Đặt:

Kiểm tra toàn bộ hệ thống: Đo thông mạch các dây kết nối, kiểm tra jack cắm, siết lại các đầu nối, khuyên cáp.

Tiến hành cấp điện thử nghiệm: Bật nguồn và kiểm tra hoạt động của dao cắt, xác nhận tủ điều khiển nhận đúng tín hiệu đóng/ngắt từ hệ thống tụ bù.

Lập biên bản nghiệm thu: Ghi chép lại đầy đủ thông số, tình trạng vận hành ban đầu của thiết bị tụ bù PS25 ABB Hitachi để đối chiếu bảo trì sau này.
