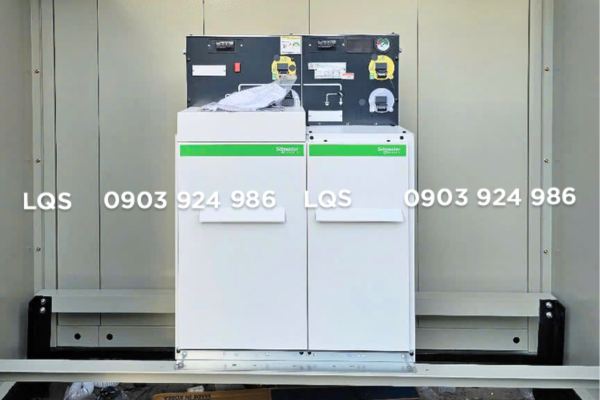

Hướng dẫn lắp đặt tủ RM6 Schneider

Hướng dẫn lắp đặt tủ RM6 Schneider

Việc lựa chọn và lắp đặt tủ RM6 Schneider đóng vai trò quan trọng trong hệ thống phân phối điện trung thế, giúp đảm bảo an toàn, ổn định và hiệu quả vận hành. Để khai thác tối đa các ưu điểm của tủ RM6, người dùng cần nắm vững quy trình kỹ thuật chính xác khi triển khai. Bài viết này sẽ cung cấp hướng dẫn lắp đặt tủ RM6 Schneider chi tiết và đầy đủ nhất, giúp bạn thực hiện công tác lắp đặt một cách nhanh chóng, đúng tiêu chuẩn và an toàn.

Bạn vui lòng nhập số điện thoại để tư vấn hoàn toàn miễn phí!

Giới thiệu tổng quan về tủ RM6 Schneider

Loại tủ: Gas Insulated Switchgear (GIS) – tủ trung thế cách điện bằng khí SF6.

Điện áp định mức: 12kV hoặc 24kV.

Dòng điện định mức: 630A, tối đa đến 1250A với một số phiên bản đặc biệt.

Khả năng cắt ngắt: Có thể trang bị dao cắt chân không (VCB) hoặc dao cắt SF6.

Cấp bảo vệ: IP65 cho khoang khí, chống bụi và chống nước hiệu quả.

Tính năng: Tủ kín khí, không cần bảo trì định kỳ khí SF6 trong vòng 30 năm.

Chuẩn bị trước khi lắp đặt

Kiểm tra hàng hóa và môi trường lắp đặt

Kiểm tra kiện hàng tủ RM6 nguyên đai, nguyên kiện, không móp méo, trầy xước.

Kiểm tra áp suất khí SF6 qua đồng hồ trên tủ (áp suất chuẩn theo nhiệt độ môi trường, khoảng 0.4 – 0.7 MPa).

Môi trường lắp đặt phải đảm bảo:

Nền bê tông phẳng, chịu lực và không rung động.

Nhiệt độ môi trường từ -5°C đến +40°C.

Độ ẩm tương đối ≤ 95%, không có hơi muối hoặc khí ăn mòn.

Không đặt tủ gần nguồn nhiệt lớn hoặc nơi dễ cháy nổ.

Trang bị công cụ và vật tư

Bộ dụng cụ siết bulong chuẩn (có cờ lê lực torque theo khuyến nghị Schneider).

Đồng hồ đo điện trở cách điện (Megger).

Bộ thiết bị đo điện trở tiếp xúc và điện trở đất.

Đầu cáp trung thế phù hợp (đầu cáp co nguội elbow type).

Dây nối đất ≥ 35 mm2 bằng đồng mềm, đảm bảo tiếp địa tốt.

Các bước lắp đặt tủ RM6 Schneider

Lắp đặt cơ khí

Định vị tủ tại vị trí theo bản vẽ thiết kế.

Cố định tủ bằng bulong nở xuống nền bê tông theo các điểm bắt vít của tủ.

Sử dụng thước nivo để kiểm tra độ phẳng và cân bằng của tủ.

Đảm bảo khoảng cách tối thiểu giữa tủ và tường hoặc thiết bị khác ≥ 100mm để dễ thao tác và thoáng khí.

Nối đất hệ thống

Đấu dây nối đất chính từ tủ xuống hệ thống tiếp địa chung, dùng dây đồng ≥ 35mm².

Đảm bảo mối nối đất chắc chắn, không bị lỏng hoặc ăn mòn.

Thực hiện đo điện trở tiếp địa, giá trị tiêu chuẩn phải nhỏ hơn hoặc bằng 4Ω.

Đấu nối cáp trung thế

Sử dụng đầu cáp co nguội elbow phù hợp với điện áp và dòng điện định mức của tủ (630A thường dùng đầu cáp RM6 elbow 12kV hoặc 24kV).

Kiểm tra kỹ các tiếp xúc đầu cáp, vệ sinh sạch sẽ trước khi lắp.

Siết bulong đầu cáp đúng lực theo quy định Schneider (điều này đảm bảo tiếp xúc điện tốt, tránh nóng chảy chỗ nối).

Kiểm tra cách điện đầu cáp bằng Megger, điện trở cách điện phải > 1000 MΩ.

Đấu nối nguồn hạ thế và tín hiệu điều khiển

Cấp nguồn điều khiển thường là 24V DC hoặc 230V AC cho FTU, relay bảo vệ và các thiết bị phụ trợ.

Đấu nối dây tín hiệu, điều khiển, relay theo sơ đồ mạch điện của tủ RM6.

Kiểm tra chắc chắn các đầu đấu nối để tránh chạm chập hoặc đứt mạch.

Kiểm tra, thử nghiệm trước khi vận hành

Kiểm tra cơ khí và điện

Đảm bảo dao cách ly, dao cắt, khóa liên động cơ khí hoạt động trơn tru.

Kiểm tra các thiết bị đo lường, relay bảo vệ hoạt động chính xác.

Đo điện trở cách điện tổng thể của tủ, đảm bảo đạt tiêu chuẩn ≥ 1000 MΩ.

Kiểm tra điện trở tiếp xúc các mối nối, đặc biệt phần đầu cáp và tiếp địa.

Thử nghiệm vận hành

Thử đóng cắt dao cắt, dao cách ly nhiều lần để kiểm tra cơ cấu cơ khí.

Kiểm tra các tín hiệu báo sự cố, tín hiệu từ xa (nếu có FTU).

Đánh giá sự ổn định và độ chính xác của relay bảo vệ.

Các lưu ý quan trọng khi lắp đặt và vận hành

Tuyệt đối không được tự ý mở tủ hoặc tháo dỡ khí SF6 khi chưa được đào tạo và cho phép.

Luôn sử dụng trang bị bảo hộ cá nhân: găng tay cách điện, mũ bảo hộ, giày chống tĩnh điện.

Đảm bảo khu vực lắp đặt có biển cảnh báo nguy hiểm, hạn chế người không liên quan tiếp cận.

Khi phát hiện rò rỉ khí SF6 hoặc có dấu hiệu sự cố, báo ngay cho bộ phận kỹ thuật Schneider để xử lý.

Bảo trì định kỳ: kiểm tra áp suất khí, các tiếp xúc điện, hệ thống điều khiển ít nhất 6 tháng một lần.
