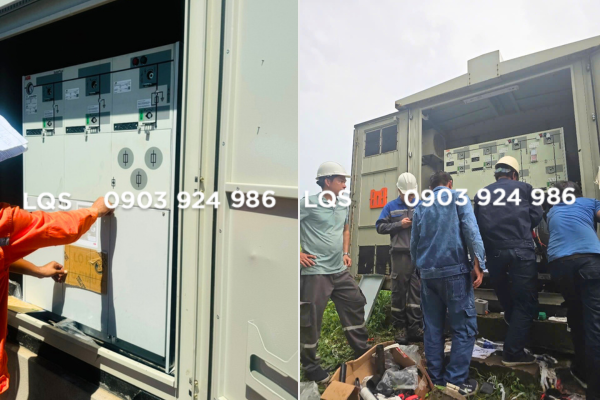

Hướng dẫn sử dụng tủ RMU ABB SafeRing/ SafePlus là tài liệu cần thiết dành cho kỹ sư, đơn vị thi công và vận hành hệ thống điện trung thế. Bài viết này tổng hợp các bước cơ bản về vận chuyển, bảo quản, lắp đặt và thao tác thiết bị trên tủ RMU dòng SafeRing/SafePlus của ABB – dòng tủ nổi bật với thiết kế nhỏ gọn, vận hành an toàn, phù hợp cho cả lắp đặt trong nhà và ngoài trời.

Bạn vui lòng nhập số điện thoại để tư vấn hoàn toàn miễn phí!

Hướng dẫn vận chuyển tủ RMU ABB SafeRing/SafePlus

Vận chuyển tủ theo phương thẳng đứng, bằng xe nâng hoặc cẩu qua hai tai móc hai bên tủ.

Không được xếp chồng tủ hoặc bước lên nóc tủ.

Tránh va chạm, rơi vỡ trong quá trình di chuyển.

Hướng dẫn bảo quản tủ RMU ABB SafeRing/SafePlus

Bảo quản tủ nơi khô ráo, có mái che, thoáng mát.

Không đặt ngoài trời nếu chưa lắp đặt.

Thường xuyên kiểm tra đồng hồ áp suất khí SF6: kim phải nằm vùng màu xanh. Nếu kim chuyển sang đỏ, cần liên hệ nhà cung cấp.

Hướng dẫn lắp đặt tủ RMU ABB SafeRing/SafePlus

Yêu cầu chung

Bề mặt sàn lắp đặt phải phẳng, độ nghiêng không quá 2mm/m.

Khoảng cách tối thiểu giữa mặt sau tủ và tường là 100mm.

Không sử dụng xà beng để di chuyển hay kê kích tủ.

Lắp đặt tủ

Đặt tủ vào đúng vị trí theo bản vẽ thiết kế.

Cố định chân tủ chắc chắn vào nền.

Lắp đặt tủ nối với nhau bằng thanh cái mở rộng

Khi lắp nhiều ngăn tủ, cần kết nối thanh cái theo đúng vị trí từng module.

Hướng dẫn lắp đặt thanh cái mở rộng

Các phụ kiện để lắp đặt thanh cái mở rộng

• Thanh đồng dẫn điện
• Vít ren và đệm cách điện
• Đầu chụp cách điện
• Dây tiếp địa
• Nắp đậy

Các bước lắp đặt thanh cái mở rộng

• Lắp vít ren và tiếp điểm đồng vào vị trí nối.
• Đấu nối dây tiếp địa giữa các tủ.
• Lắp đầu chụp cách điện.
• Lắp nắp đậy bên ngoài.

Mở tấm chắn khoang cáp lực

Chỉ mở khi dao nối đất đã đóng.

Dùng đúng dụng cụ để tháo vít, tránh làm hư hỏng cấu kiện.

Lắp đặt biến dòng điện vào cáp lực cho ngăn máy cắt (ngăn V)

Lắp biến dòng trước, sau đó mới lắp đầu cáp.

Đảm bảo đúng chiều dòng điện và kết nối tiếp địa.

Lắp đặt cáp lực vào tủ

Đảm bảo đầu cáp đúng loại (plug-in hoặc bolted).

Cố định cáp bằng kẹp chắc chắn.

Kết nối tiếp địa đầy đủ.

Kiểm tra các điều kiện liên động

Không đóng dao cách ly khi dao nối đất đang đóng và ngược lại.

Không mở cửa khoang cáp khi dao nối đất chưa đóng.

Đảm bảo máy cắt đã cắt trước khi thao tác dao cách ly.

Hướng dẫn thao tác thiết bị tủ RMU ABB SafeRing/SafePlus

Thao tác đóng/cắt Dao cách ly đầu cáp (Ngăn C)

Chỉ thao tác khi máy cắt đã mở và dao nối đất đã mở.

Dùng tay gạt theo hướng chỉ định trên tay cầm.

Thao tác đóng/cắt Dao nối đất

Chỉ đóng khi dao cách ly đã mở.

Gạt cần thao tác xuống để đóng và ngược lại.

Thao tác đóng/cắt Dao phụ tải (Ngăn cầu chì – F)

Thao tác bằng tay qua tay gạt.

Đảm bảo cầu chì phù hợp đã được lắp trước đó.

Thao tác đóng/cắt Máy cắt (Ngăn V)

Thao tác bằng tay gạt cơ khí hoặc bằng động cơ điều khiển.

Luôn thao tác ở trạng thái không tải.

Thao tác đóng/cắt Dao cách ly (phân đoạn) điều khiển bằng động cơ (Ngăn C hoặc SI)

Sử dụng nút điều khiển trên tủ hoặc điều khiển từ xa.

Theo dõi trạng thái qua đèn báo hoặc màn hình.

Thao tác đóng/cắt Máy cắt (phân đoạn) điều khiển bằng động cơ (Ngăn V hoặc Sv)

Dùng nút nhấn điều khiển hoặc hệ thống SCADA.

Đảm bảo các liên động an toàn đã được kiểm tra trước khi thao tác.
