Hướng dẫn vận hành tủ RMU Schneider RM6 giúp người dùng nắm rõ quy trình và các bước thao tác an toàn, chính xác khi sử dụng tủ trung thế RM6 của Schneider Electric. Bài viết tổng hợp đầy đủ các hướng dẫn kiểm tra, giám sát áp suất cũng như các thao tác đóng, mở dao cắt, dao nối đất nhằm đảm bảo vận hành hiệu quả và an toàn tuyệt đối cho hệ thống điện.

Bạn vui lòng nhập số điện thoại để tư vấn hoàn toàn miễn phí!

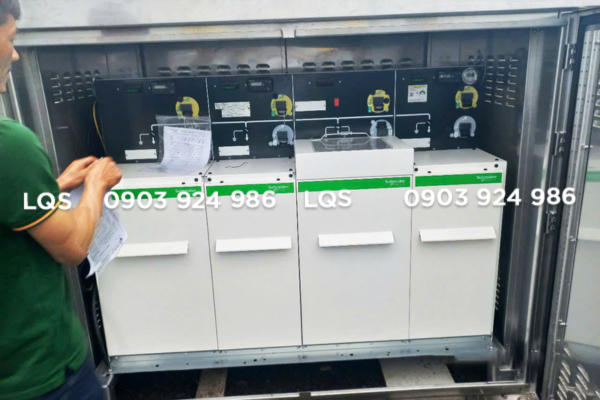

Các bộ phận chính trên tủ RM6

A: Trục vận hành dao nối đất

B: Trục vận hành của ngăn đóng cắt

C: Trục vận hành của ngăn dao cắt tải kết hợp cầu chì

D: Chỉ thị vị trí

E: Nút bấm mở của ngăn dao cắt tải kết hợp cầu chì

F: Tay khóa móc

Kiểm tra áp suất và thiết bị giám sát trong tủ RM6

Tủ RM6 sử dụng khí SF6 làm môi trường cách điện, nên kiểm tra áp suất khí rất quan trọng trước khi vận hành.

Áp kế: Hiển thị áp suất bằng kim đồng hồ. Kim nằm trong vùng xanh là bình thường, vùng đỏ cảnh báo áp suất không đảm bảo.

Rơ-le áp suất với màn hình LCD: Có trên tủ RM6 Connected Advanced, hiển thị trạng thái áp suất qua màn hình LCD.

Nhấn nút TEST để bật màn hình.

Nhấn nút DENSITY CHECK để kiểm tra áp suất:

OK: Áp suất bình thường, tủ sẵn sàng vận hành.

LOW/OK: Áp suất giảm, cần lên kế hoạch bảo dưỡng, nhưng vẫn vận hành được.

VERY LOW/NOT OK: Áp suất quá thấp, nguy hiểm, không vận hành, cần liên hệ dịch vụ ngay.

Lưu ý: Giữ khoảng cách >2 mét giữa tủ và các thiết bị phát sóng (GSM, bộ đàm) khi kiểm tra để tránh sai sót.

Hướng dẫn vận hành chi tiết tủ RMU Schneider RM6

Việc vận hành tủ RM6 phải thực hiện tuần tự theo đúng quy trình nhằm đảm bảo an toàn tuyệt đối và tránh các sự cố không mong muốn.

Đóng dao cắt tải

Điều kiện ban đầu:

Dao cắt tải đang ở trạng thái mở.

Dao nối đất ở trạng thái mở.

Thao tác thực hiện:

• Kiểm tra áp suất khí SF6 qua áp kế hoặc màn hình LCD, đảm bảo trong vùng xanh hoặc trạng thái OK.
• Xác nhận dao nối đất đang mở để đảm bảo không có nối đất gây nguy hiểm khi đóng dao cắt.
• Vận hành trục điều khiển (B) theo chiều đóng để đóng dao cắt tải.
• Quan sát chỉ thị vị trí (D) đảm bảo dao cắt tải đã đóng kín.
• Nếu tủ có khóa móc (F), đảm bảo khóa móc được đóng để tránh thao tác nhầm.

Mở dao cắt tải

Điều kiện ban đầu:

Dao cắt tải đang ở trạng thái đóng.

Dao nối đất ở trạng thái mở.

Thao tác thực hiện:

• Đảm bảo không có tải hoặc sự cố trên hệ thống trước khi mở dao cắt tải.
• Vận hành trục điều khiển (B) theo chiều mở để mở dao cắt tải.
• Quan sát chỉ thị vị trí (D) để xác nhận dao cắt đã mở hoàn toàn.
• Ghi nhận trạng thái, chuẩn bị cho các thao tác tiếp theo nếu cần.

Đóng dao nối đất

Điều kiện ban đầu:

Dao nối đất đang ở trạng thái mở.

Dao cắt tải hoặc máy cắt đang ở trạng thái mở (không có dòng điện).

Thao tác thực hiện:

• Kiểm tra kỹ rằng dao cắt tải hoặc máy cắt đã mở hoàn toàn và không có điện áp trên ngăn cần đóng dao nối đất.
• Vận hành trục (A) theo chiều đóng để đóng dao nối đất.
• Quan sát chỉ thị vị trí (D) để xác nhận dao nối đất đã đóng kín.
• Đảm bảo khóa móc (F) được kích hoạt nếu có để ngăn ngừa thao tác sai.

Mở dao nối đất

Điều kiện ban đầu:

Dao nối đất đang ở trạng thái đóng.

Dao cắt tải hoặc máy cắt đang ở trạng thái mở.

Thao tác thực hiện:

• Đảm bảo hệ thống điện áp được cắt hoàn toàn, không có tải hoặc nguy cơ phóng điện.
• Vận hành trục (A) theo chiều mở để mở dao nối đất.
• Quan sát chỉ thị vị trí (D) để xác nhận dao nối đất đã mở hoàn toàn.
• Sẵn sàng chuyển sang trạng thái vận hành hoặc đóng dao cắt tải.

Đóng máy cắt hoặc dao cắt tải kết hợp cầu chì

Điều kiện ban đầu:

Máy cắt hoặc dao cắt tải kết hợp cầu chì ở trạng thái mở.

Dao nối đất ở trạng thái mở.

Thao tác thực hiện:

• Kiểm tra áp suất khí SF6 qua rơ-le áp suất và màn hình LCD, đảm bảo áp suất bình thường.
• Đảm bảo dao nối đất đã mở, tránh đóng dao cắt trong khi dao nối đất đóng gây nguy hiểm.
• Nhấn nút bấm mở (E) hoặc vận hành trục (C) để đóng máy cắt hoặc dao cắt tải kết hợp cầu chì.
• Xác nhận qua chỉ thị vị trí (D) trạng thái đã đóng.
• Nếu tủ có khóa móc, sử dụng để cố định trạng thái đóng nhằm tránh thao tác ngoài ý muốn.

Mở máy cắt hoặc dao cắt tải kết hợp cầu chì

Điều kiện ban đầu:

Máy cắt hoặc dao cắt tải kết hợp cầu chì ở trạng thái đóng.

Dao nối đất ở trạng thái mở.

Thao tác thực hiện:

• Đảm bảo hệ thống đang trong tình trạng cho phép mở máy cắt, không có sự cố hoặc yêu cầu bảo trì.
• Nhấn nút bấm mở (E) hoặc vận hành trục (C) theo chiều mở để ngắt máy cắt hoặc dao cắt cầu chì.
• Quan sát chỉ thị vị trí (D) để xác nhận đã mở hoàn toàn.
• Ghi nhận trạng thái và thực hiện các bước bảo trì hoặc thao tác tiếp theo nếu cần.

Lưu ý quan trọng trong quá trình vận hành

Không được vận hành dao cắt tải khi dao nối đất đang đóng để tránh nguy cơ chập cháy hoặc gây tổn hại thiết bị.

Trong mọi trường hợp, kiểm tra áp suất khí SF6 trước khi thao tác đóng/ngắt các ngăn.

Đảm bảo sử dụng đầy đủ các thiết bị bảo hộ và tuân thủ các quy định an toàn điện.

Mọi thao tác đều phải được thực hiện bởi người có chuyên môn và được đào tạo bài bản về vận hành tủ RMU.

Nhắc nhở và quy tắc an toàn khi vận hành

Luôn đảm bảo khoảng cách an toàn tối thiểu 2 mét giữa tủ và các thiết bị phát sóng (GSM, bộ đàm, v.v) khi kiểm tra áp suất hoặc mật độ khí SF6.

Không được thao tác trên tủ khi màn hình LCD báo VERY LOW / NOT OK để tránh nguy cơ tai nạn nghiêm trọng.

Sử dụng đầy đủ trang bị bảo hộ cá nhân và tuân thủ quy định an toàn điện.

Chỉ vận hành tủ khi đã xác nhận trạng thái áp suất và thiết bị báo hiệu đều trong vùng an toàn.
