Trong hệ thống điện trung thế hiện đại, việc kết nối các ngăn tủ hoặc truyền điện qua vách ngăn kim loại đòi hỏi những thiết bị cách điện đặc biệt, đảm bảo an toàn và hiệu quả vận hành. Một trong những giải pháp phổ biến hiện nay là sứ xuyên nối tủ trung thế – Wall Bushing, với cấu tạo bằng vật liệu epoxy đúc, chịu nhiệt, cách điện cao và dễ dàng lắp đặt trên nhiều dòng tủ khác nhau.

Khái Niệm Sứ Xuyên Nối Tủ – Wall Bushing

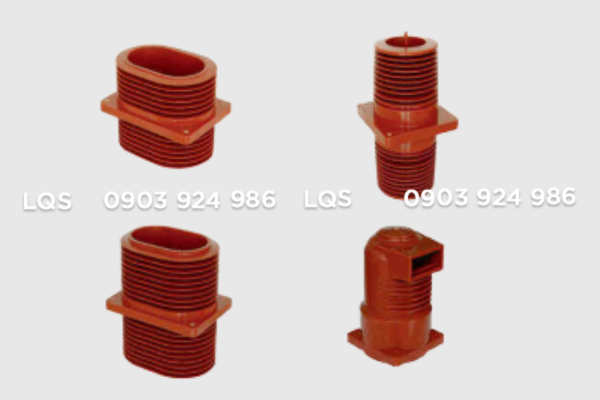

Sứ xuyên nối tủ trung thế (Wall Bushing) là một dạng cách điện epoxy định hình, dùng để dẫn điện qua các vách ngăn bằng kim loại trong hệ thống tủ điện trung thế. Thiết bị này không chỉ giúp kết nối điện giữa các khoang hoặc tủ điện khác nhau, mà còn đảm bảo độ kín khí, cách điện và an toàn điện tuyệt đối. Sản phẩm phù hợp sử dụng trong các hệ thống tủ từ 24kV đến 40.5kV, đặc biệt cho các tủ trung thế dạng module (như SM6 Schneider, SafePlus ABB, 8DJH Siemens…).

Các model phổ biến hiện nay như 24kV – 175 × 255 × 218, 24kV – 175 × 255 × 310, 40.5kV – 251 × 450,… cho phép tích hợp dễ dàng vào các loại tủ điện có vách ngăn chuẩn, đảm bảo tính cơ khí và điện phù hợp.

Phân biệt với sứ cáp hoặc sứ thanh cái

Khác với sứ đầu cáp hoặc sứ thanh cái, Wall Bushing:

Có thiết kế ren hai đầu giúp lắp xuyên qua vách ngăn tủ.

Được đúc nguyên khối bằng epoxy, có các gân chống phóng điện bề mặt.

Tích hợp vòng đệm kín khí để duy trì độ kín và cách ly giữa hai khoang áp suất khác nhau.

Trong khi đó:

Sứ đầu cáp: chỉ dùng để kết nối dây cáp trung thế vào tủ, không xuyên vách.

Sứ thanh cái: chủ yếu cố định thanh cái trong nội bộ tủ, không truyền điện qua hai khoang.

Cấu tạo: sứ epoxy đúc, đầu ren, vòng đệm kín khí

Vật liệu epoxy resin chất lượng cao, chịu nhiệt và chống ẩm tuyệt đối.

Cấu tạo chính gồm:

Phần thân gân cách điện dạng hình trụ có rãnh để tăng bề mặt phóng điện.

Hai mặt ren M10 hoặc M12, gắn bulong qua vách tủ.

Mặt bích cố định, giúp liên kết chắc chắn với tủ.

Vòng đệm kín khí, ngăn bụi, ẩm và áp suất khác biệt giữa hai khoang.

Chức Năng Của Sứ Xuyên Nối Tủ Epoxy

Sứ xuyên nối 2 tủ trung thế với nhau qua vách kim loại

Trong các hệ thống cần ghép tủ hoặc mở rộng thêm ngăn, sứ xuyên epoxy là thiết bị bắt buộc để truyền tải điện từ tủ này sang tủ khác thông qua vách ngăn kim loại. Thiết bị này giúp:

Đảm bảo truyền điện an toàn giữa các khoang tủ.

Duy trì khả năng cách điện cao và độ kín khí toàn bộ hệ thống.

Cho phép mở rộng nhanh chóng mà không cần thay toàn bộ tủ.

Chúng tôi hỗ trợ lắp thêm tủ mới, ghép ngăn, nâng cấp cấu hình, tương thích với nhiều dòng tủ phổ biến như Schneider SM6, ABB SafePlus, Siemens 8DJH….

Sứ xuyên truyền điện từ tủ chính sang tủ mở rộng

Một số hệ thống tủ không có sẵn ngăn mở rộng (tủ kín hoặc OEM), việc bổ sung thêm thiết bị hoặc dãy tủ mới yêu cầu dẫn điện xuyên vách tủ. Lúc này, sứ xuyên epoxy là giải pháp lý tưởng để:

Truyền điện từ thanh cái chính sang ngăn phụ.

Mở rộng chức năng cho tủ hiện hữu mà không ảnh hưởng đến bố trí tủ ban đầu.

Tối ưu chi phí so với việc thay toàn bộ tủ.

Chúng tôi nhận cải tạo tủ, bổ sung phụ kiện và sứ xuyên tủ cho cả các dòng tủ cũ, không có thiết kế mở rộng. Việc cải tạo luôn được tư vấn chi tiết để phù hợp với hiện trạng.

Ứng Dụng Của Wall Bushing

Kết nối tủ-tủ, tủ-máy biến áp, tủ phòng kín sang tủ phòng mở

Wall Bushing được sử dụng phổ biến trong các tình huống:

Ghép 2 tủ RMU lại với nhau để tăng số ngăn.

Kết nối giữa tủ điện trong nhà với máy biến áp đặt ngoài trời.

Truyền điện giữa phòng kín (áp suất dương) sang tủ ngoài trời, yêu cầu chênh áp khí và cách điện cao.

Thiết kế mặt bích và lỗ ren M10-M12 cho phép bắt cố định vào vách, có thể sử dụng cho cả mặt sau và mặt bên của tủ.

Chúng tôi cung cấp dịch vụ lắp hộp nối, đầu cáp, đấu sứ sau lưng hoặc bên hông tủ, giúp triển khai linh hoạt theo yêu cầu hiện trường.

Giải pháp dẫn điện xuyên qua vách tủ điện kim loại

Trong các hệ thống tủ khép kín, việc truyền tải điện giữa các khoang thông qua vách kim loại là điều bắt buộc. Wall Bushing với thiết kế gân cách điện, vòng đệm kín khí và đầu ren chịu lực cao chính là giải pháp tối ưu.

Các dòng sứ như:

CH3-24kV-225 (dòng định mức 630–1600A),

CH3-24kV-250 (2000–2500A),

CH3-24kV-252 (3150–4000A)

cho phép dẫn điện an toàn trong nhiều cấu hình hệ thống có dòng tải cao.

Chúng tôi có thể:

Tư vấn chọn đúng loại sứ theo tải và tiêu chuẩn kỹ thuật của công trình.

Lắp đặt tại chỗ, hoặc thiết kế bản vẽ cải tạo phù hợp từng chủng loại tủ.

LQS – Đồng hành cùng các đơn vị điện lực, nhà thầu, công ty xây lắp điện trên toàn quốc, mang đến giải pháp cung cấp tủ điện trung thế và các dịch vụ Cải tạo nâng cấp tủ trung thế đáng tin cậy và hiệu quả.
