Trạm biến áp hợp bộ kiểu kios 630kVA
Trạm biến áp 630kVA hay còn gọi là Trạm kios hợp bộ 630kVA, là dạng trạm biến áp hợp bộ kiểu kios 630kVA được thiết kế tích hợp sẵn trong một khối vỏ thép kín, bao gồm ba ngăn chức năng chính (ngăn trung thế RMU, ngăn máy biến áp (MBA), ngăn hạ thế).
Trạm kios 630kVA phù hợp lắp đặt cho khu dân cư, nhà máy, xưởng sản xuất, khu công nghiệp, trung tâm thương mại…, nơi yêu cầu cao về an toàn, độ bền và tính thẩm mỹ.

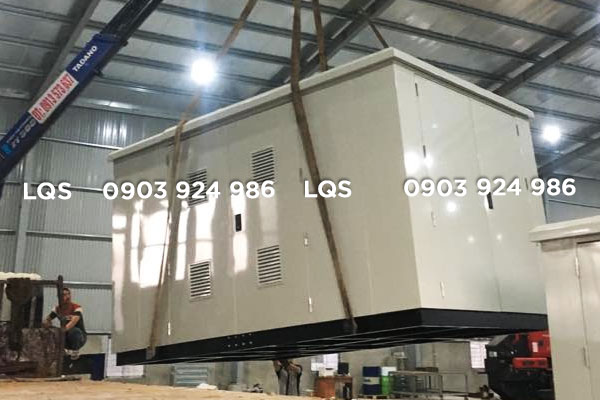

Thông số vỏ trạm kios 630KVA
| Chất liệu vỏ | Thép CT3 hoặc thép mạ kẽm, dày 2 – 3mm |
| Sơn phủ | Sơn tĩnh điện ngoài trời 2 lớp – màu ghi xám hoặc tùy chọn |
| Cấp bảo vệ | IP23, IP43 hoặc IP44 (tùy theo vị trí lắp đặt) |
| Thông gió | Có lưới thông gió + quạt cưỡng bức hoặc lỗ thoáng khí tự nhiên |
| Cửa trạm | Cửa mở 1 hoặc 2 cánh, có gioăng cao su chống nước, khóa tay gạt an toàn |
| Đế trạm | Dạng sàn thép gân hoặc mặt phẳng, cao 100–150mm cách nền đất |
| Mái trạm | Thiết kế mái dốc 2 chiều hoặc mái phẳng, có móc cẩu |
| Cách chia khoang | 3 ngăn riêng biệt, có vách ngăn và cửa riêng cho từng khoang RMU – MBA – Hạ thế |
Các kiểu thiết kế vỏ trạm kios 630KVA
Trạm biến áp hợp bộ kiểu kios loại 630KVA có thiết kế kiểu dọc (trạm kios dọc 630kVA), có thiết kế kiểu ngang (trạm kios ngang 630KVA), có thiết kế kiểu đôi (trạm kios đôi 630KVA), trong đó kiểu thiết kế dọc và ngang thông dụng hơn loại thiết kế đôi.
Trạm biến áp 630kVA thường sử dụng tủ trạm kios bằng inox, vỏ trạm biến áp kios hợp bộ thép mạ kẽm hoặc vỏ trạm biến áp kios thép sơn tĩnh điện.
Trạm kios 630kVA thiết kế ngang là dạng trạm biến áp hợp bộ trong đó các ngăn trung thế (RMU), máy biến áp và ngăn hạ thế được bố trí nằm cạnh nhau theo chiều ngang. Thiết kế này giúp dễ dàng thao tác, vận hành và bảo trì thiết bị khi cần thiết. Với kiểu dáng dài, trạm thích hợp lắp đặt tại các khu vực có mặt bằng rộng như nhà máy, khu công nghiệp hoặc các khu dân cư mới.
Trạm kios 630kVA thiết kế dọc là kiểu trạm biến áp hợp bộ trong đó các ngăn trung thế, máy biến áp và ngăn hạ thế được sắp xếp theo chiều sâu, tạo thành dạng hình hộp vuông hoặc chữ nhật đứng. Thiết kế này giúp tiết kiệm diện tích mặt bằng, phù hợp lắp đặt tại các khu đô thị, khu dân cư có không gian hạn chế.
Bảng so sánh tham khảo trạm kios 630kVA có vỏ trạm thiết kế ngang và thiết kế dọc:
| Tiêu chí | Trạm kios thiết kế ngang 630kVA | Trạm kios thiết kế dọc 630kVA |
|
Cách bố trí ngăn RMU – MBA – hạ thế
|
3 ngăn xếp ngang hàng – nằm liền kề nhau | 3 ngăn xếp theo chiều dọc hoặc hai tầng, tiết kiệm diện tích |
| Chiều dài tổng thể | Thường từ 3.5 – 4.5m | Ngắn hơn, thường 2.2 – 2.5m |
| Chiều cao tổng thể | ~2.2m | ~2.8 – 3.0m (cần không gian trần cao hơn) |
|
Chiếm diện tích nền móng
|
Lớn hơn, yêu cầu mặt bằng rộng | Nhỏ hơn, tối ưu cho nơi hẹp |
| Thuận tiện thao tác | Dễ thao tác vì các thiết bị nằm ngang tầm người | Một số thiết bị lắp cao – cần thang hoặc thao tác theo tầng |
| Ứng dụng phổ biến | Nhà xưởng, khu đô thị, trạm công cộng lớn |
Khu phố chật hẹp, nhà máy nhỏ, trạm trong vách tường hoặc hành lang
|
| Ưu điểm | Dễ lắp đặt, dễ kiểm tra, bảo trì | Gọn gàng, tiết kiệm diện tích lắp đặt |

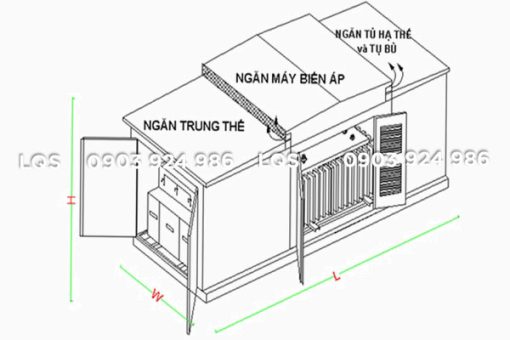

Thiết kế bên trong trạm hợp bộ kios 630KVA
Thiết kế bên trong trạm hợp bộ kios 630kVA được chia thành ba ngăn chức năng chính: ngăn trung thế (tủ RMU), ngăn máy biến áp và ngăn hạ thế.
- Ngăn trung thế thường sử dụng tủ RMU với các thiết bị đóng cắt như LBS, VCB hoặc SF6, cầu chì bảo vệ và các đầu cáp trung thế kiểu T-plug hoặc Elbow.
- Ngăn máy biến áp đặt máy biến áp dầu hoặc khô công suất 630kVA, có hệ thống đầu cáp, thanh cái đồng, cảm biến nhiệt độ và thiết bị tiếp địa.
- Ngăn hạ thế bao gồm ACB hoặc MCCB tổng, MCCB nhánh, thanh cái đồng, đồng hồ đo lường và tụ bù nếu có. Toàn bộ hệ thống được lắp ráp đồng bộ, đảm bảo an toàn, thẩm mỹ và dễ dàng bảo trì, vận hành.
| Ngăn máy biến áp | Thông số / Mô tả |
| Loại máy biến áp | MBA dầu 3 pha 630kVA, 22/0.4kV |
| Hãng máy biến áp phổ biến | THIBIDI, MBT, EMIC, ABB, Siemens, Schneider, Hyundai |
| Trang bị |
Đầu cáp co nguội trung – hạ, thanh cái mềm, tiếp địa, bảo vệ nhiệt, báo nhiệt dầu
|
| Rơle báo nhiệt MBA | Có, dạng cơ hoặc điện tử |

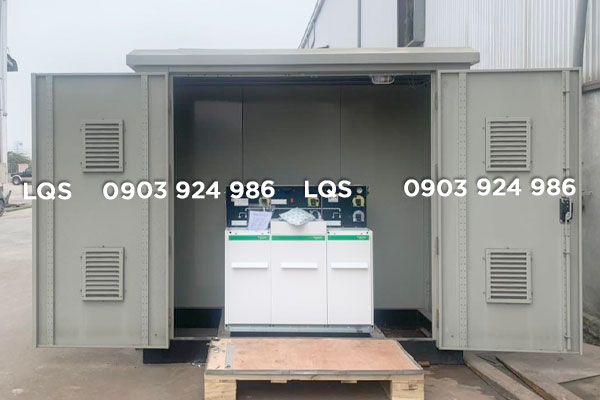

| Ngăn tủ trung thế RMU | Thông số / Mô tả |
| Loại tủ trung thế | Tủ RMU 3 ngăn IQI (LBS – FUSE – LBS hoặc VCB) |
| Chức năng | Đóng cắt, bảo vệ đầu vào từ lưới 22kV |
| Trang bị |
Cầu dao cách ly tải LBS, cầu chì, VCB hoặc SF6, tiếp địa, đầu cáp trung thế, khóa liên động
|
| Hãng phổ biến | Schneider (RM6), ABB (SafeRing), Siemens (8DJH) |
| Đầu cáp trung thế | T- Plug hoặc Elbow 24kV – 630A |
| Tiêu chuẩn | IEC 62271-200 |

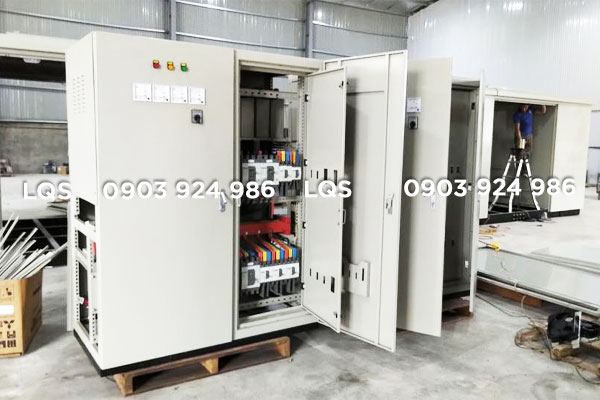

| Ngăn hạ thế | Thông số / Mô tả |
| Loại thiết bị chính | ACB hoặc MCCB tổng 3P/4P (800A – 1250A) |
| MCCB nhánh ra | Từ 63A đến 250A |
| Đồng hồ | Đồng hồ đo V/A/kW/kWh/cosφ dạng LED hoặc kim |
| Thanh cái đồng | Đồng 3 pha, đủ tải, có cách ly pha rõ ràng |
| Tụ bù công suất phản (nếu yêu cầu) | Có thể tích hợp, theo yêu cầu tải |
Ứng dụng trạm kios 630kVA

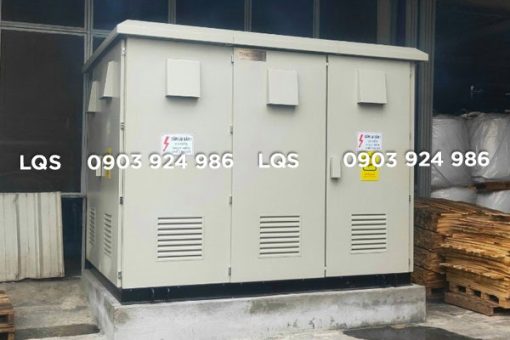

- Trạm biến áp kios 630kVA lắp đặt cho nhà xưởng công nghiệp.
- Trạm hợp bộ 630kVA cho cụm dân cư, tòa nhà, chung cư, khu đô thị.
- Trạm kios hợp bộ 630kVA cho trung tâm thương mại, khu công nghiệp.
- Trạm 630kVA cấp điện trung thế – hạ thế cho bãi xe, khu logistics.
Báo giá trạm kios 630KVA – Đặt hàng sản xuất tủ trạm kios sản xuất theo yêu cầu
Báo giá trạm kios 630kVA phụ thuộc vào nhiều yếu tố như loại thiết kế (dọc, ngang hay đôi), vật liệu vỏ trạm (tole tráng kẽm, inox…), cấu hình thiết bị bên trong (hãng RMU, máy biến áp, tủ hạ thế…), cũng như các yêu cầu kỹ thuật đặc biệt từ khách hàng. Trạm kios có thể được sản xuất theo yêu cầu riêng về kích thước, màu sơn, tiêu chuẩn kỹ thuật hoặc điều kiện lắp đặt thực tế.
Để được tư vấn chi tiết về tủ trạm compact 630kVA và hệ thống vật tư thiết bị trọn bộ trạm 630kVA, quý khách có thể liên hệ:
LQS - Đem đến giải pháp trọn bộ cho Trạm biến áp và Đường dây
✓ Cung cấp vật tư thiết bị, tủ điện, cáp và phụ kiện.
✓ Thi công xây lắp trạm điện, đường dây, hệ thống điện.
✓ Hỗ trợ thí nghiệm, kiểm tra, sửa chữa, bảo trì, bảo dưỡng thiết bị điện.
