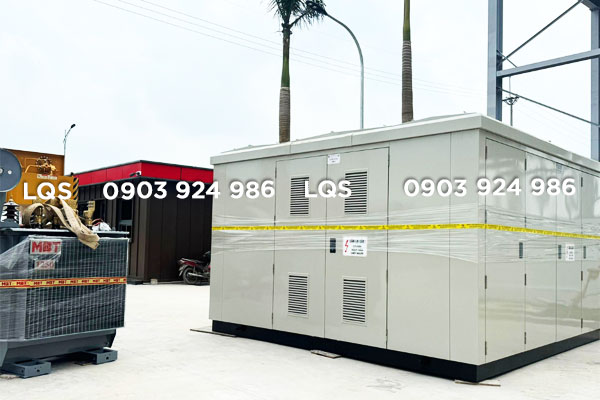

Trạm biến áp kios 1250kVA

Trạm biến áp kios 1250kVA

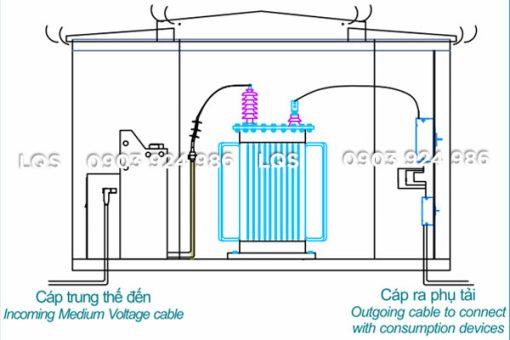

Trạm biến áp kios 1250kVA là dạng trạm biến áp hợp bộ được thiết kế đồng bộ, tích hợp các ngăn: ngăn trung thế RMU – ngăn máy biến áp – ngăn hạ thế phân phối, đáp ứng các tiêu chuẩn kỹ thuật IEC 62271-200 và phù hợp lắp đặt ngoài trời, trong khu dân cư, nhà máy, khu công nghiệp, tòa nhà…

Cấu hình cơ bản trạm biến áp 1250KVA

• Công suất: 1250kVA.
• Điện áp sơ cấp: 22kV / 35kV.
• Điện áp thứ cấp: 0.4kV.
• Kiểu máy biến áp: 3 pha, ngâm dầu.
• Vỏ trạm: Sơn tĩnh điện, tole tráng kẽm 2mm, IP43-54.
• Bố trí trạm: Thiết kế dọc / ngang / đôi tùy yêu cầu.

Ngăn Máy biến áp 3 pha 1250kVA – Trạm 1250KVA

• Công suất định mức: 1250kVA.
• Điện áp: 22/0.4kV hoặc 35/0.4kV.
• Loại: Ngâm dầu ONAN, tổ đấu dây Dyn5 hoặc Dyn11.
• Phụ kiện đi kèm: Rơle nhiệt, bình giãn nở dầu, van xả, cầu nối trung tính, vòng đệm tiếp địa, đồng hồ báo nhiệt độ dầu và cuộn dây.
• Thương hiệu: THIBIDI, MBT, EMC, SANAKY, ABB, HBT, HEM…

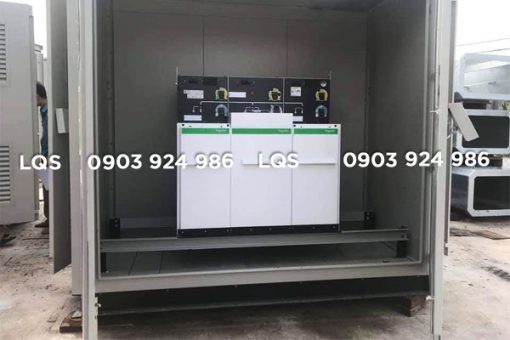

Ngăn trung thế RMU – Trạm 1250KVA

Cấu hình phổ biến: 1 Incomer VCB + 2 LBS (có thể điều chỉnh theo yêu cầu)

Điện áp: 24kV / dòng định mức 630A

Trang bị:

• Máy cắt VCB hoặc CB SF6 (Incomer).
• LBS (Load Break Switch) cho 2 mạch vòng.
• Bảo vệ cầu chì phối hợp (nếu dạng compact).
• Cảm biến dòng áp (CT/VT), relay bảo vệ, chỉ thị sự cố.
• Khóa liên động, tiếp địa cơ khí, chỉ thị áp lực khí SF6.
• Đầu cáp T-Plug/Elbow/Co nguội.
• Tủ RMU ABB SafeRing, Tủ RMU Schneider RM6, Tủ RMU Siemens 8DJH,…

Ngăn hạ thế RMU – Trạm 1250KVA

Tủ phân phối điện hạ thế cấp ra tải với các thiết bị chính:

• 01 ACB 1600A hoặc MCCB tổng 1250A – 1600A.
• Các MCCB nhánh 250A – 630A cấp tải.
• Tủ tụ bù tự động 200 – 300kVAr (tùy cosφ).
• Thiết bị đo lường: Đồng hồ đa năng (U, I, P, cosφ).
• Rơle bảo vệ, đèn báo, nút nhấn, khóa cơ khí.
• Thanh cái đồng: tủ đồng nguyên chất, đủ tải, ngăn cách pha rõ ràng.
• Thương hiệu: Mitsubishi, LS, Schneider, ABB, Hyundai, Huyndai Electric…

Các thương hiệu phụ kiện – vật tư lắp kèm trạm biến áp 1250KVA phổ biến

VẬT TƯ THIẾT BỊ	THƯƠNG HIỆU
Cáp trung & hạ thế	CADIVI, LS-VINA, THIPHA, TAYA, CADI-SUN
Đầu cáp & Hộp nối	3M, ABB, Raychem, Nexans
Tụ bù tự động	Ducati (Ý), Epcos, Samwha, Elco
Thiết bị đóng cắt trung thế	Tuấn Ân, ENTEC, Shinsung, TAEYOUNG
Thiết bị đóng cắt hạ thế	Mitsubishi, LS, Schneider, ABB
Vật tư khác	Thanh cái đồng, dây tiếp địa, bu-lông, máng cáp, sơn tĩnh điện

Tiêu chuẩn sản xuất – kiểm định vật tư trạm kios 1250KVA

VẬT TƯ THIẾT BỊ	TIÊU CHUẨN
Tủ trung thế RMU	IEC 62271-200 / IEC 60694
Máy biến áp ngâm dầu	IEC 60076 / TCVN 6306
Tủ hạ thế	IEC 61439 / TCVN 7997
Vỏ trạm kios	IP43 – IP54, IEC 60529, tiêu chuẩn sơn ISO 9227
Cáp và đầu nối	IEC 60502, IEC 60840, ASTM D4388
Thiết bị đóng cắt & MCCB	IEC 60947-2, IEC 60898

Nhận báo giá, đặt hàng sản xuất vỏ trạm kios 1250KVA theo yêu cầu

Chúng tôi chuyên phân phối trạm biến áp hợp bộ kiểu kios 1250kVA chính hãng, đầy đủ CO CQ về chất lượng. Nhận báo giá, đặt hàng sản xuất vỏ trạm kios 1250KVA theo yêu cầu kỹ thuật (thiết kế ngang, dọc, đôi) với giá tốt, đáp ứng tiến độ và yêu cầu của công trình.

• Tủ trạm biến áp kios 1250kVA: Dạng ngang / dạng đứng / dạng đôi
• Kết cấu: 3 ngăn (Trung thế – MBA – Hạ thế)
• Chất liệu: Trạm biến áp 1250kVA thường sử dụng tủ trạm kios bằng inox, vỏ trạm biến áp kios hợp bộ thép mạ kẽm hoặc vỏ trạm biến áp kios thép sơn tĩnh điện.
• Mức bảo vệ: IP43 – IP54 chống bụi – nước – côn trùng.
• Thông gió: Lưới gió cưỡng bức – quạt hút – cửa thông hơi.
• Gia công: Gấp CNC, hàn kín, có khóa cửa – chống cháy lan.

Ngoài ra, chúng tôi còn cung cấp vật tư trọn bộ đi kèm, bao gồm: Máy biến áp 3 pha ngâm dầu, Tủ trung thế RMU, Tủ hạ thế, Tụ bù, Dây cáp, Đầu cáp, Thiết bị đóng cắt – đo lường trung hạ thế… tất cả đều đến từ các thương hiệu uy tín như ABB, Schneider, LS, Mitsubishi, THIBIDI, Cadivi, 3M,…

Để cập nhật báo giá vỏ tủ trạm kios 1250kVA và vật tư thiết bị thi công trạm điện, quý khách có thể liên hệ:
