Trạm biến áp kios 1500kVA

Trạm biến áp kios 1500kVA

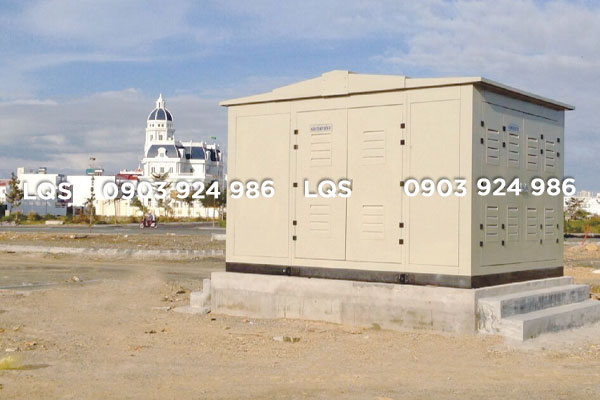

Trạm biến áp kios 1500kVA là một giải pháp tích hợp toàn bộ hệ thống điện trung – hạ thế vào trong một khối vỏ kim loại gọn gàng, đảm bảo hiệu suất truyền tải cao, tính an toàn, tính thẩm mỹ và dễ dàng lắp đặt.

Tại sao trạm kios 1500kVA được xem là một giải pháp lý tưởng:

• Tối ưu không gian: Thiết kế dạng hợp bộ 3 ngăn (Trung thế – MBA – Hạ thế) giúp tiết kiệm diện tích lắp đặt mà vẫn đảm bảo đầy đủ chức năng.
• Dễ dàng vận hành: Các thiết bị được bố trí khoa học, thuận tiện cho việc thao tác, bảo trì và giám sát hệ thống.
• Tiêu chuẩn quốc tế: Sản phẩm được thiết kế và sản xuất theo các tiêu chuẩn IEC 62271-202, TCVN và tiêu chuẩn ngành điện lực Việt Nam.

Ứng dụng thực tế trạm hợp bộ máy biến áp 1500KVA:

• Khu công nghiệp quy mô vừa và lớn.
• Tòa nhà văn phòng, bệnh viện, trung tâm logistics.
• Các cụm dân cư – khu đô thị mới cần cấp điện ổn định.
• Nhà máy sản xuất có tải biến thiên cao, cần hiệu suất và độ ổn định.

Kết cấu trạm biến áp hợp bộ kiểu kiosk 1500KVA

Trạm biến áp 1500kVA thường sử dụng tủ trạm kios bằng inox, vỏ trạm biến áp kios hợp bộ thép mạ kẽm hoặc vỏ trạm biến áp kios thép sơn tĩnh điện.

Thiết kế vỏ trạm biến áp hợp bộ kiểu kiosk 1500KVA tùy chỉnh theo nhu cầu:

• Loại vỏ kios thiết kế ngang, đứng hoặc đôi.
• Chất liệu: Tôn mạ kẽm sơn tĩnh điện, inox 304 tùy vị trí lắp đặt.
• Mức bảo vệ IP43 – IP54, chống bụi, mưa, côn trùng.
• Có thể tích hợp quạt thông gió, hệ thống báo nhiệt, khóa liên động an toàn.

Thiết kế 3 ngăn bên trong kiosk 1500KVA (ngăn trung thế, ngăn máy biến áp, ngăn hạ thế):

• Máy biến áp ngâm dầu 1500kVA – Điện áp 22/0.4kV hoặc 35/0.4kV – hiệu suất cao, tổn thất thấp của các thương hiệu THIBIDI, ABB, Shihlin, MBT, HBT, HEM, Sanaky, EMC,…

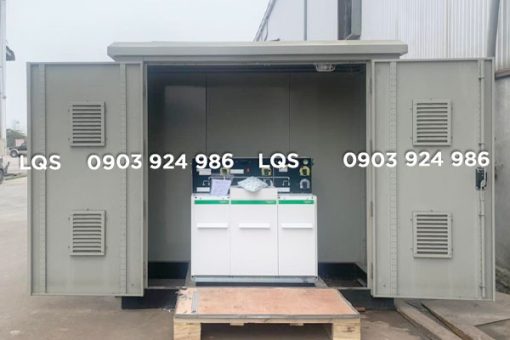

• Tủ trung thế RMU với cấu hình 1 VCB + 2 LBS hoặc tùy biến theo yêu cầu (tủ RMU Schneider, tủ RMU ABB, tủ RMU Siemens, SEL,…)
• Tủ phân phối hạ thế gồm Máy cắt không khí ACB 3 pha; Biến dòng đo lường; Đồng hồ Ampe + chuyển mạch; Cầu chì + chân đế; Đèn báo pha; Thanh cái; Dây cáp điện và phụ kiện.
• Tủ tụ bù tự động giúp cải thiện hệ số, trang bị Aptomat khối MCCB 3 pha; Contactor 3 pha; Bộ điều khiển tụ bù; Tụ bù 3 pha 440V; Đồng hồ Ampe; Biến dòng đo lường; Cầu chì + Chân đế; Thanh cái; Dây cáp và phụ kiện.
• Đầu cáp, cáp trung – hạ thế, phụ kiện đấu nối nhập khẩu chính hãng:
• Đầu cáp Elbow nối cáp vào sứ cao thế dạng bushing của máy biến áp. Khách hàng tùy chọn đầu cáp Elbow Prysmian, ABB, 3M, Raychem, Cellpack,…
• Cáp ngầm nối từ tủ trung thế qua. Khách hàng có thể tùy chọn cáp trung thế CADIVI, LS Vina, TAYA, TTT, ThiPha, Thăng Long, Z43,…

Ngăn	Thiết bị chính	Chức năng – Mô tả	Thương hiệu phổ biến	Giá bán
Ngăn máy biến áp	Máy biến áp dầu 3 pha	Chuyển đổi điện áp 22/0.4kV hoặc 35/0.4kV	THIBIDI, MBT, ABB, HBT, EMIC	Liên hệ
	Đầu cáp trung – hạ thế	Nối từ RMU và ra tủ hạ thế	3M, Raychem, ABB	Liên hệ
	Cảm biến nhiệt độ dầu, cuộn dây	Theo dõi trạng thái MBA	Tinsley, MBT	Liên hệ
	Van xả dầu, ống thủy	Kiểm tra, bảo trì dầu cách điện	Theo tiêu chuẩn IEC	Liên hệ
	Tiếp địa & cọc tiếp địa	An toàn chống dòng rò, sét	Sản xuất theo yêu cầu	Liên hệ

Ngăn	Thiết bị chính	Chức năng – Mô tả	Thương hiệu phổ biến	Giá bán

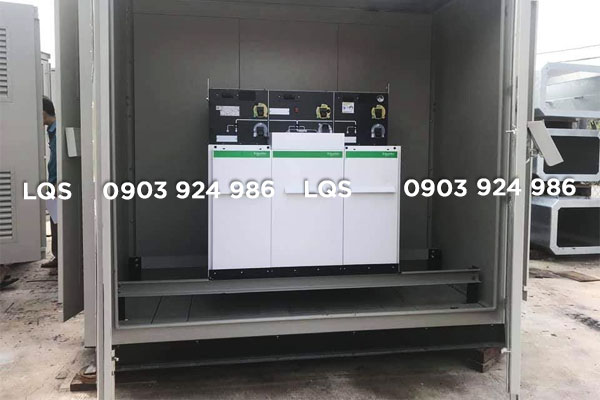

Ngăn trung thế (RMU)	Tủ trung thế RMU	Tiếp nhận điện trung thế, đóng cắt, chia nhánh, bảo vệ mạch điện trung thế	Schneider, ABB, Siemens, SEL,…	Liên hệ
	Cầu dao cách ly tải LBS	Đóng cắt tải trung thế, bảo vệ đầu vào	Schneider, ABB, Siemens	Liên hệ
	Máy cắt VCB/SF6	Bảo vệ sự cố ngắn mạch, quá tải	Schneider, ABB, Vinasino	Liên hệ
	Cầu chì trung thế	Bảo vệ MBA trong các RMU 3 ngăn	Siba, Ferraz Shawmut	Liên hệ
	Đầu cáp co nguội / co nhiệt	Nối cáp trung thế vào RMU	3M, Raychem, ABB	Liên hệ
	Cảm biến dòng – áp (CT, VT)	Đo lường và truyền tín hiệu SCADA	PCT, Hawee, Shinsung	Liên hệ
	Thiết bị tiếp địa – chỉ thị pha	An toàn vận hành và bảo trì	ABB, Schneider, Vinasino	Liên hệ
	Đèn cảnh báo, khóa liên động	Báo trạng thái vận hành	Schneider, Hanyoung	Liên hệ

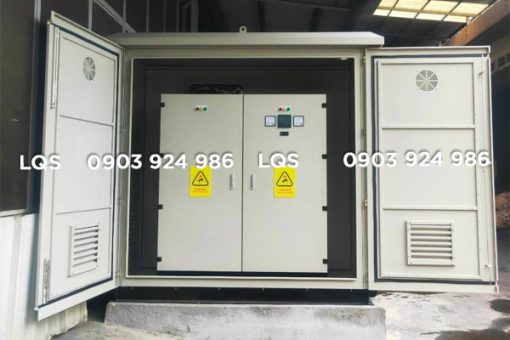

Ngăn	Thiết bị chính	Chức năng – Mô tả	Thương hiệu phổ biến	Giá bán
Ngăn hạ thế	ACB tổng 3P hoặc 4P (1600A)	Thiết bị đóng cắt tổng bảo vệ phụ tải	Mitsubishi, LS, Schneider	Liên hệ
	MCCB nhánh ra 100–630A	Cấp điện cho từng nhánh phụ tải	LS, ABB, Hyundai	Liên hệ
	Thanh cái đồng (busbar)	Dẫn điện – bố trí theo sơ đồ phân phối	Dập từ đồng nguyên chất	Liên hệ
	Đồng hồ đo – bộ hiển thị	Hiển thị điện áp, dòng, cosφ, công suất	Selec, Emic, Schneider	Liên hệ
	Bộ tụ bù tự động (20–60kVar)	Bù công suất phản kháng, nâng cao cosφ	Epcos, Elco, Ducati, Nuintek	Liên hệ
	Cảm biến, đầu cốt, phụ kiện	Phụ kiện đấu nối, đánh dấu pha	CADIVI, Sino, LS	Liên hệ



Nhận đặt hàng xản xuất theo yêu cầu – Cung cấp vật tư trọn gói kiosk 1500KVA

Chúng tôi nhận được hàng thiết kế và cung cấp trạm biến áp kios 1500kVA đầy đủ thiết bị của các thương hiệu phổ biến hiện nay:

• Máy biến áp 3 pha 1500kVA: THIBIDI, MBT, HBT, EMC, SHIHLIN, SANAKY…
• Tủ trung thế RMU: Schneider, ABB, Siemens, SEL, Tuấn Ân, Vinasino…
• Tủ hạ thế phân phối: Mitsubishi, LS, Schneider, Hyundai…
• Tụ bù hạ thế: Ducati, Samwha, Epcos, Nuintek…
• Cáp điện trung – hạ thế: CADIVI, LS Vina, Taya, Thipha, Cadi-Sun…
• Đầu cáp co nguội / co nhiệt – hộp nối cáp: Raychem, ABB, 3M…
• Thiết bị phụ trợ: rơle bảo vệ, đồng hồ đo, đèn cảnh báo, khóa liên động, tiếp địa…

Chúng tôi cam kết cung cấp vật tư chính hãng, bảo hành đầy đủ, báo giá nhanh chóng, hỗ trợ giao hàng và lắp đặt theo yêu cầu.

Để cập nhật báo giá tủ trạm biến áp kios 1500kVA và trọn bộ vật tư thiết bị thi công trạm, quý khách có thể liên hệ:
