Trạm biến áp kios 400kVA

Trạm biến áp kios 400kVA là gì? Trạm kios hợp bộ kiểu kín 400kVA có chức năng gì? Gồm những bộ phận nào? Bên trong có thiết bị gì? Ứng dụng ra sao?,… Cùng chúng tôi tìm hiểu chi tiết ở bài viết bên dưới.

Trạm biến áp 400kVA dạng kios là trạm hợp bộ (Compact Substation) tích hợp đầy đủ các thiết bị điện trung thế, hạ thế và máy biến áp trong một kết cấu nhỏ gọn. Trạm hợp bộ kios được sử dụng cho hệ thống lưới điện trung thế lên tới 36kV, dòng điện định mức lên tới 630A.

Loại trạm kios 400kVA có kích thích nhỏ gọn, dễ dàng vận chuyển, lắp đặt và vận hành. Với những ưu điểm đó, trạm compact 400kVA thường được sử dụng tại các khu đô thị, nhà máy, tòa nhà cao tầng, khu công nghiệp, nơi yêu cầu cao về tính an toàn, mỹ quan và độ tin cậy.

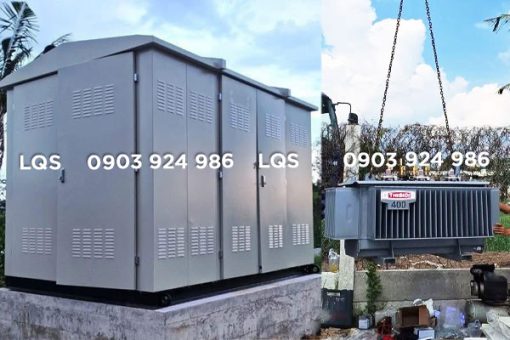

*Trạm biến áp kios lắp đặt cho nhà xưởng*

Thông số kỹ thuật trạm kios hợp bộ 400kva

Ứng dụng: Phân phối cấp nguồn điện (Distributing/Powering)
Sản phẩm: Trạm biến áp kios 400kVA
Tiêu chuẩn áp dụng: IEC 62271-200, IEC 60439, TCVN

Bảng thông số kỹ thuật điện trạm kios hợp bộ 400kva tham khảo:

Tiêu chuẩn	IEC 62271-200
Điện áp định mức phía cao áp	12/24/36 kV
Tần số định mức	50/60 Hz
Điện áp thử nghiệm công nghiệp	50 – 60 kV (1 phút)
Thử nghiệm xung điện	125 kV (1.2/50 µs)
Dung lượng cắt (kA/s)	Đến 50 kA (Up to 50kA)
Dòng định mức	630/1250/2500 A

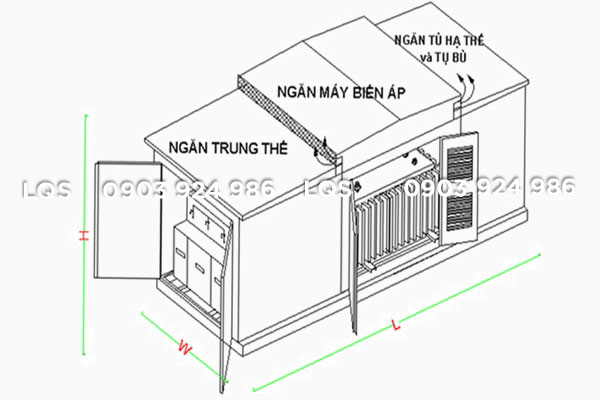

*Kết cấu trạm biến áp hợp bộ kiểu kiosk*

Bảng thông số kỹ thuật cơ khí trạm kios hợp bộ 400kva tham khảo:

Đường cáp vào	Dưới (Bottom)
Cấp bảo vệ	IP54
Kết cấu tủ	KIOSK
Trọng lượng trung bình	1000 kg
Lớp phủ bề mặt	Sơn tĩnh điện, độ dày phủ 50µm
Màu sắc mặc định	RAL7032 (Xám đá/ Pebble Grey)
Kích thước (mm):
– Chiều cao (H)	2200 – 2500 mm
– Chiều rộng (W)	2000 – 3500 mm
– Chiều sâu (D)	3000 – 4500 mm

Cấu tạo trạm biến áp hợp bộ kiểu kios 400kVA

Trạm biến áp hợp bộ kiểu kios 400kVA được thiết kế dạng modul tích hợp, lắp đặt ngoài trời hoặc trong nhà, sử dụng cho các hệ thống trung thế từ 12kV, 24kV, 36kV, công suất lên tới 400kVA.

Trạm biến áp 400kVA thường sử dụng tủ trạm kios bằng inox, vỏ trạm biến áp kios hợp bộ thép mạ kẽm hoặc vỏ trạm biến áp kios thép sơn tĩnh điện.

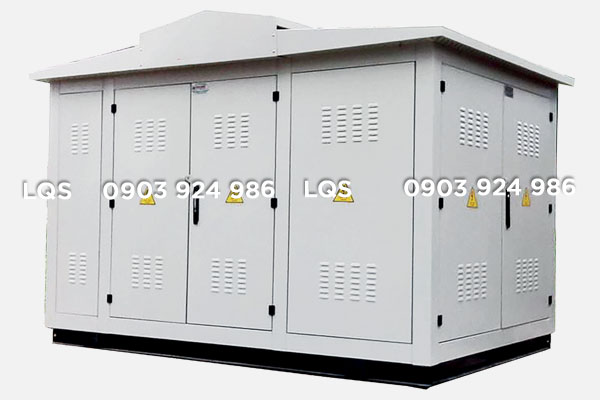

Thiết kế bên ngoài trạm biến áp hợp bộ kiểu kios 400kVA hay vỏ tủ trạm biến áp kios 400KVA:

Được sản xuất từ vật liệu thép tấm CT3 dày 2 – 3mm, thép mạ kẽm nhúng nóng hoặc Inox SUS 304.
Bề mặt tủ trạm kios 400kVA được phun cát, tẩy dầu, sơn tĩnh điện nhiều lớp.
Vỏ tủ có màu xám đá RAL7032 pebble grey (EVN sử dụng phổ biến) hoặc có các màu sắc khác theo yêu cầu sản xuất như xanh RAL6001, trắng RAL9010, ghi RAL7047…. có chức năng chống tia UV, chống oxy hóa, tăng độ bền và tăng độ thẩm mỹ cho trạm kios 400kVA.

Trạm 400kVA kios có kích thước tổng thế chiều cao H 2200 – 2500 mm, chiều rộng W 2000 – 3500 mm, chiều sâu D 3000 – 4500 mm hoặc theo kích thước yêu cầu sản xuất.

Trạm compact 400kVA Có thể thiết kế module rời (3 khoang) hoặc nguyên khối tùy nhu cầu thi công & vận chuyển.

Trạm có thiết kế 3 cửa riêng biệt cho 3 ngăn trung thế, máy biến áp, hạ thế với 2 lớp bảo vệ, lớp bên trong kín và lớp bên bên ngoài có lưới thép bảo vệ, khóa an toàn.

Trạm được lắp đặt trên bệ bê tông hoặc khung thép nền đã cố định, có thể lắp dạng âm sàn (dành cho các khu đô thị cao cấp) hoặc đặt nổi.

Thiết kế bên trong trạm kios 400kVA được chia thành 3 ngăn trung thế, hạ thế, máy biến áp.

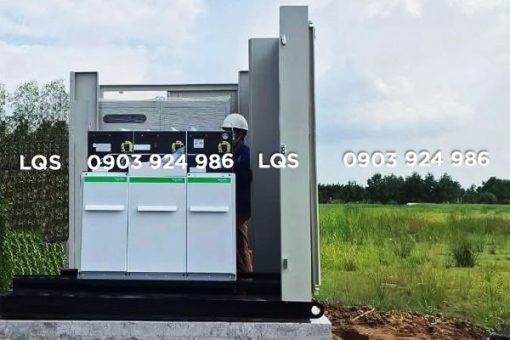

1. Ngăn trung thế RMU trạm kios 400kVA

Ngăn trung thế là bộ phận đầu vào của nguồn điện trung thế (thường từ lưới 22kV hoặc 35kV), nơi thực hiện các thao tác đóng cắt, bảo vệ và chia nhánh điện trung thế an toàn. Trong trạm kios 400kVA, ngăn này thường được tích hợp tủ RMU (Ring Main Unit) dạng module kín hoặc hợp bộ.

Chức năng: Nhận điện từ lưới trung thế, đóng cắt và bảo vệ đầu vào.

Tiêu chuẩn: IEC 62271-200.

Ngăn trung thế tủ RMU có thể trang bị các thiết bị như:

01 hoặc 02 ngăn cầu dao cách ly tải LBS (Load Break Switch).
Máy cắt trung thế VCB hoặc SF6 Circuit Breaker
Cầu chì bảo vệ nếu sử dụng RMU 3 ngăn.
Cơ cấu đóng cắt cơ – điện – có thể điều khiển từ xa (SCADA).
Cảm biến dòng điện và điện áp CT – VT
Thiết bị tiếp địa
Đèn chỉ thị và khóa liên động
Đầu cáp trung thế (đầu cáp T-Plug, đầu cáp Elbow), đầu cáp co nguội hoặc co nhiệt, đấu nối với lưới điện trung thế bên ngoài

Các dòng RMU phổ biến cho trạm 400kVA: ABB SafeRing, Schneider RM6, Siemens 8DJH…

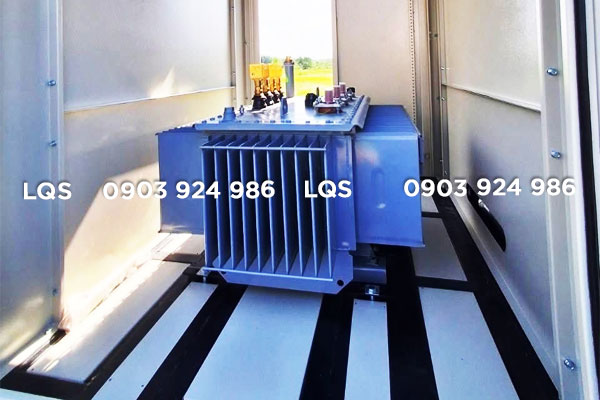

2. Ngăn máy biến áp trạm kios 400kVA

Ngăn máy biến áp là một bộ phận trung tâm trong trạm biến áp hợp bộ kiểu kios, nơi đặt và bảo vệ máy biến áp có nhiệm vụ chuyển đổi điện áp từ trung thế xuống hạ thế để cấp nguồn cho hệ thống phụ tải dân dụng hoặc công nghiệp. Ngăn này thường được bố trí ở giữa hai ngăn còn lại là ngăn trung thế tủ RMU và ngăn hạ thế tủ phân phối điện hạ áp. Nó được thiết kế với các tiêu chuẩn kỹ thuật và an toàn nghiêm ngặt nhằm đảm bảo máy biến áp hoạt động ổn định, an toàn

Chức năng: Chuyển đổi điện áp từ trung thế xuống hạ thế 0.4kV.

Ngăn máy biến áp có thể trang bị các thiết bị như:

Đầu cáp co nhiệt hoặc co nguội để đấu nối từ ngăn RMU vào MBA.
Đầu cáp hạ thế Đấu từ phía hạ thế MBA ra tủ hạ thế phân phối.
Thanh cái đồng (Busbar hoặc thanh cái mềm).
Rơle nhiệt độ dầu, rơle nhiệt cuộn dây.
Thiết bị tiếp địa và bảo vệ chống sét.

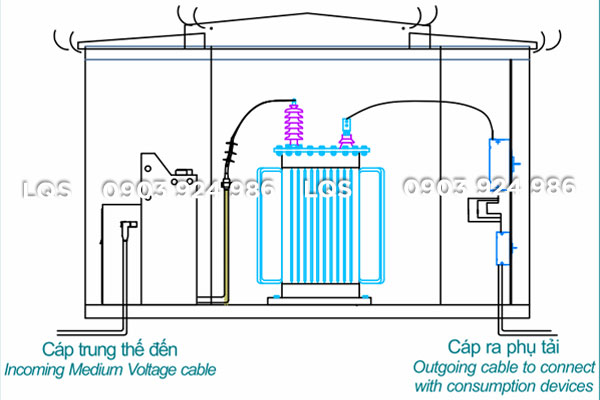

*Mặt cắt điển hình vị trí đấu cáp ngăn máy biến áp trạm kios*

Các loại máy biến biến áp phù hợp trạm kios 400kVA:

Máy biến áp 400kVA THIBIDI.
Máy biến áp 400kVA EMIC.
Máy biến áp 400kVA MBT.
Máy biến áp 400kVA Schneider.
Máy biến áp 400kVA ABB.
Máy biến áp 400kVA Hyundai.
Máy biến áp 400kVA Siemens.

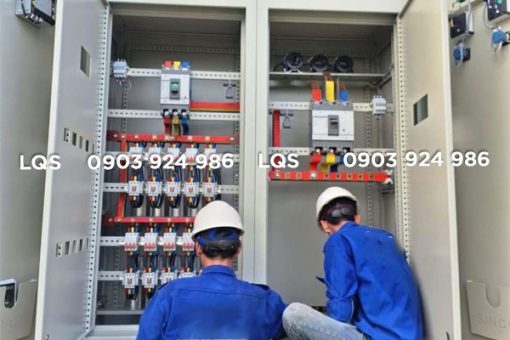

3. Ngăn hạ thế trạm kios 400kVA

Ngăn hạ thế trạm kios 400kVA là một phần cấu trúc trong trạm biến áp hợp bộ kiểu kios, nơi chứa các thiết bị đóng cắt, bảo vệ, đo lường và phân phối điện ở điện áp hạ thế (thường là 0.4kV).

Chức năng: Phân phối điện 0.4kV đến tải tiêu thụ.

Các thiết bị thường được sử dụng bên trong:

01 ACB 3P/4P (1250A) hoặc MCCB (800–1250A) làm thiết bị tổng.
Các MCCB nhánh ra (63A đến 250A) cấp cho các phụ tải.
Thanh cái đồng đủ tải, ngăn cách pha rõ ràng.
Đồng hồ đo điện áp, dòng, công suất, cosφ.
Có thể tích hợp tụ bù tự động nếu yêu cầu.

5 Ưu điểm của Trạm kios 400kVA

Thiết kế nhỏ gọn, tiết kiệm diện tích.
Thi công nhanh chóng, dễ bảo trì.
Tách biệt các ngăn chức năng, đảm bảo an toàn vận hành.
Đáp ứng các tiêu chuẩn kỹ thuật và thẩm mỹ cho khu đô thị.
Phù hợp triển khai trong các dự án dân dụng và công nghiệp.

Báo giá vỏ trạm biến áp kios 400kVA sản xuất theo yêu cầu

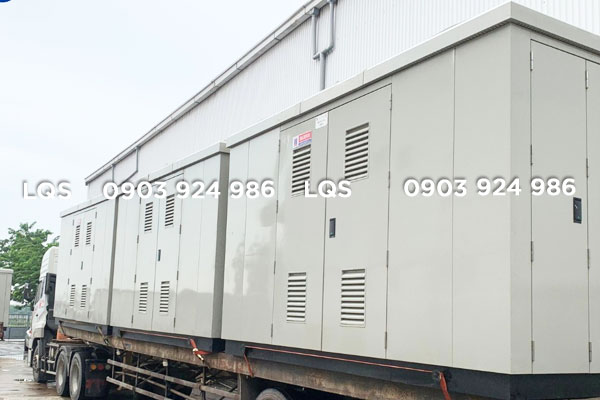

*Cung cấp tủ trạm biến áp hợp bộ sản xuất theo yêu cầu*

Báo giá vỏ trạm biến áp kios sản xuất theo yêu cầu phụ thuộc vào nhiều yếu tố như công suất máy biến áp 400kVA, chất liệu tôn (mạ kẽm, inox, sơn tĩnh điện), độ dày tôn, kết cấu cửa lật hay cửa mở, số lượng ngăn (trung thế, máy biến áp, hạ thế) và yêu cầu chống thấm, chống cháy hoặc sơn màu theo nhận diện thương hiệu.
