Trạm biến áp kios 560kVA

Trạm biến áp kios 560kVA là gì? Trạm kios hợp bộ kiểu kín 560kVA có chức năng gì? Gồm những bộ phận nào? Bên trong có thiết bị gì? Ứng dụng ra sao?,… Cùng chúng tôi tìm hiểu chi tiết ở bài viết bên dưới

Trạm biến áp 560kVA dạng kios là trạm hợp bộ (Compact Substation) tích hợp đầy đủ các thiết bị điện trung thế, hạ thế và máy biến áp trong một kết cấu nhỏ gọn trong hệ thống lưới điện trung thế lên tới 36kV, dòng điện định mức lên tới 630A.

Loại trạm kios 560kVA này có kích thích nhỏ gọn, dễ dàng vận chuyển, lắp đặt và vận hành nên thường được sử dụng tại các khu đô thị, nhà máy, tòa nhà cao tầng, khu công nghiệp, nơi yêu cầu cao về tính an toàn, mỹ quan và độ tin cậy.

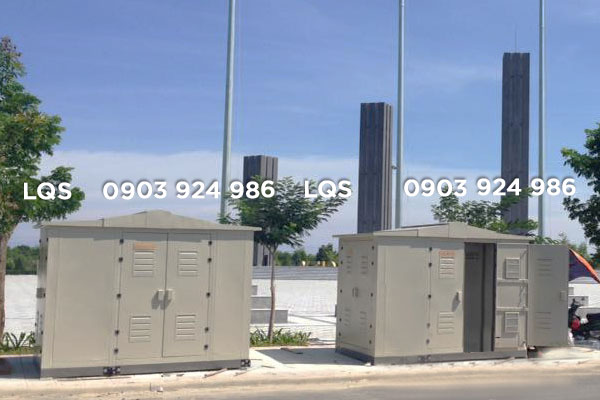

*Trạm biến áp hợp bộ lắp đặt tại khu dân cư*

Chức năng chính:

Đảm bảo an toàn cao cho người và thiết bị.
Sản xuất và thử nghiệm tại nhà máy theo tiêu chuẩn IEC 62271-202.
Luôn có sẵn các loại máy biến áp dầu hoặc khô công suất đến 2500kVA, trong đó có 560kVA.
Vỏ trạm chống ăn mòn, chịu thời tiết khắc nghiệt.
Thiết kế thông gió đối lưu tự nhiên.

Thông số kỹ thuật trạm kios hợp bộ 560kVA

Ứng dụng: Phân phối cấp nguồn điện (Distributing/Powering).
Sản phẩm: Trạm biến áp kios 560kVA.
Tiêu chuẩn áp dụng: IEC 62271-200, IEC 60439, TCVN.

Công suất định mức	560kVA – 3 pha
Điện áp trung thế	24kV
Điện áp hạ thế	0.4kV
Tần số	50Hz hoặc 60Hz
Độ ồn	50 dB
Cấp độ chịu nhiệt của vỏ	Cấp 5, 10, 20
Cấp bảo vệ ngăn biến thế	IP23D
Cấp bảo vệ vỏ tủ trung/hạ thế	IP23 đến IP44
Điện áp chịu đựng tần số công nghiệp	50kV / 1 phút
Điện áp chịu xung sét	125kV

Cấu tạo vỏ trạm biến áp hợp bộ kiểu kios 560kVA

Trạm biến áp hợp bộ kiểu kios 560kVA được thiết kế dạng modul tích hợp, lắp đặt ngoài trời hoặc trong nhà, sử dụng cho các hệ thống trung thế từ 12kV, 24kV, 36kV, công suất lên tới 560kVA.

Trạm biến áp 560kVA thường sử dụng tủ trạm kios bằng inox, vỏ trạm biến áp kios hợp bộ thép mạ kẽm hoặc vỏ trạm biến áp kios thép sơn tĩnh điện.

Thiết kế bên ngoài trạm biến áp hợp bộ kiểu kios 560kVA hay vỏ tủ trạm biến áp kios 560KVA được sản xuất từ vật liệu thép tấm CT3 dày 2 – 3mm, thép mạ kẽm nhúng nóng hoặc Inox SUS 304, bề mặt được phun cát, tẩy dầu, sơn tĩnh điện nhiều lớp. Vỏ tủ trạm compact 560kVA có màu xám đá RAL7032 pebble grey (EVN sử dụng phổ biến) hoặc có các màu sắc khác theo yêu cầu sản xuất như xanh RAL6001, trắng RAL9010, ghi RAL7047…. có chức năng chống tia UV, chống oxy hóa, tăng độ bền và tăng độ thẩm mỹ cho trạm kios 560kVA.

Trạm 560kVA kios có kích thước tổng thế chiều cao H 2200 – 2500 mm, chiều rộng W 2000 – 3500 mm, chiều sâu D 3000 – 4500 mm hoặc theo kích thước yêu cầu sản xuất, Có thể thiết kế module rời (3 khoang) hoặc nguyên khối tùy nhu cầu thi công & vận chuyển. Trạm có thiết kế 3 cửa riêng biệt cho 3 ngăn trung thế, máy biến áp, hạ thế với 2 lớp bảo vệ, lớp bên trong kín và lớp bên bên ngoài có lưới thép bảo vệ, khóa an toàn.

Trạm được lắp đặt trên bệ bê tông hoặc khung thép nền đã cố định, có thể lắp dạng âm sàn (dành cho các khu đô thị cao cấp) hoặc đặt nổi.

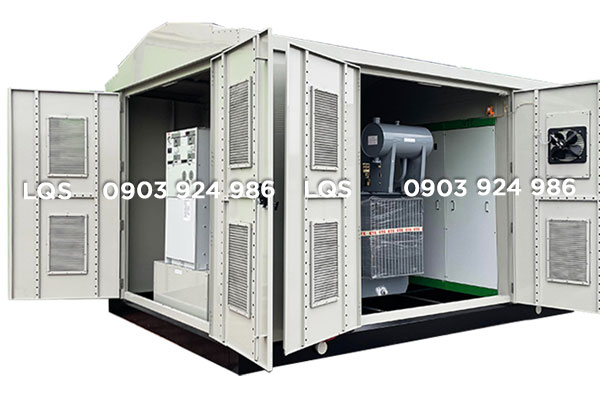

Cấu tạo bên trong trạm biến áp hợp bộ kiểu kios 560kVA

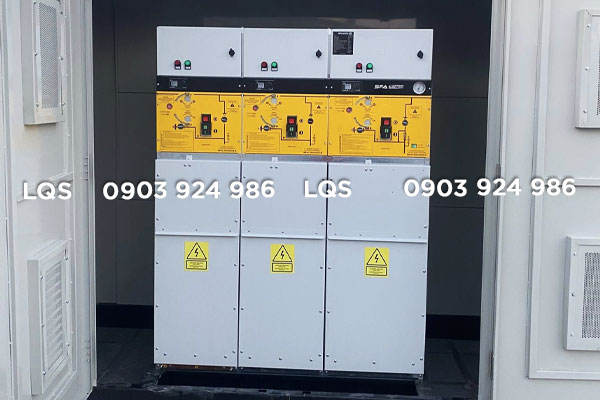

1. Ngăn trung thế RMU trạm kios 560kVA

Ngăn trung thế là bộ phận đầu vào của nguồn điện trung thế (thường từ lưới 22kV hoặc 35kV), nơi thực hiện các thao tác đóng cắt, bảo vệ và chia nhánh điện trung thế an toàn. Trong trạm kios 560kVA, ngăn này thường được tích hợp tủ RMU (Ring Main Unit) dạng module kín hoặc hợp bộ.

Chức năng: Nhận điện từ lưới trung thế, đóng cắt và bảo vệ đầu vào.
Tiêu chuẩn: IEC 62271-200.

Các dòng RMU phổ biến cho trạm 560kVA: ABB SafeRing, Schneider RM6, Siemens 8DJH…

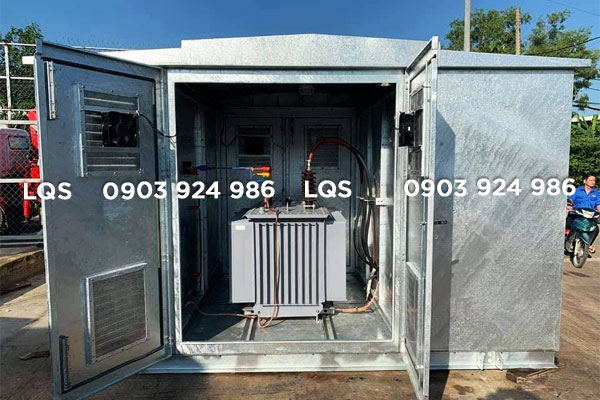

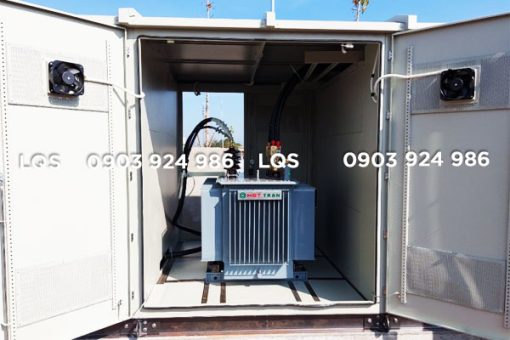

2. Ngăn máy biến áp trạm kios 560kVA

Ngăn máy biến áp là một bộ phận trung tâm trong trạm biến áp hợp bộ kiểu kios, nơi đặt và bảo vệ máy biến áp có nhiệm vụ chuyển đổi điện áp từ trung thế xuống hạ thế để cấp nguồn cho hệ thống phụ tải dân dụng hoặc công nghiệp. Ngăn này thường được bố trí ở giữa hai ngăn còn lại là ngăn trung thế tủ RMU và ngăn hạ thế tủ phân phối điện hạ áp. Nó được thiết kế với các tiêu chuẩn kỹ thuật và an toàn nghiêm ngặt nhằm đảm bảo máy biến áp hoạt động ổn định, an toàn

Chức năng: Chuyển đổi điện áp từ trung thế xuống hạ thế 0.4kV.

Các loại máy biến biến áp phù hợp trạm kios 560kVA:

Máy biến áp 560kVA THIBIDI.
Máy biến áp 560kVA EMIC.
Máy biến áp 560kVA MBT.
Máy biến áp 560kVA Schneider.
Máy biến áp 560kVA ABB.
Máy biến áp 560kVA Hyundai.
Máy biến áp 560kVA Siemens.

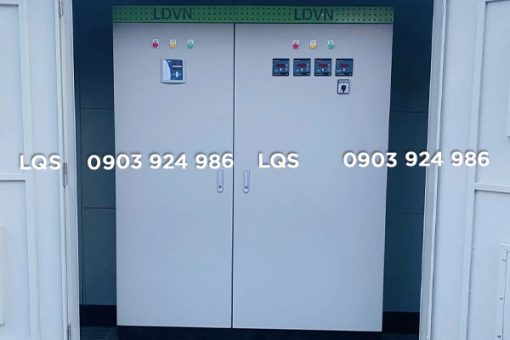

3. Ngăn hạ thế trạm kios 560kVA

Ngăn hạ thế trạm kios 560kVA là một phần cấu trúc trong trạm biến áp hợp bộ kiểu kios, nơi chứa các thiết bị đóng cắt, bảo vệ, đo lường và phân phối điện ở điện áp hạ thế (thường là 0.4kV).

Chức năng của ngăn hạ thế trạm biến áp hợp bộ 560kVA là phân phối điện 0.4kV đến tải tiêu thụ.

4. Tổng hợp các thiết bị điện bên trong 3 ngăn trung thế – hạ thế – máy biến áp

Vật tư thiết bị	Số lượng	Quy cách	Thương hiệu
Tủ RMU 24kV	1	2 ngăn LBS + 1 ngăn cầu chì hoặc VCB	ABB SafeRing / Schneider RM6 / Siemens 8DJH
Cầu dao cách ly tải (LBS) 24kV	2	630A, 21kA/1s	ABB / Schneider
Cầu chì bảo vệ trung thế	3	24kV – 40A (tuỳ thuộc MBA)	ABB / SIBA
Cảm biến dòng điện & điện áp (CT-VT)	1	Tích hợp trên RMU	ABB / Schneider
Thiết bị đóng cắt (VCB hoặc SF6 CB)	1	Tùy cấu hình RMU	ABB / Siemens
Bộ điều khiển SCADA (tùy chọn)	1	Giao tiếp điều khiển từ xa	ABB / Schneider
Thiết bị tiếp địa RMU	1	Thanh tiếp địa và phụ kiện	Việt Nam
Đầu cáp T-Plug/Elbow 24kV	6	Co nguội hoặc co nhiệt, 630A và 250A	ABB / Nexans
Máy biến áp dầu 3P – 560kVA	1	22/0.4kV, ONAN, 3P, 50Hz	THIBIDI / MBT / Schneider / ABB
Đầu cáp trung thế (đấu RMU – MBA)	3	Elbow/T-plug – 630A hoặc 250A	ABB
Đầu cáp hạ thế	3	Co nguội hoặc đầu cos hạ thế	Việt Nam
Thanh cái đồng mềm hoặc cứng	1	Đấu nối MBA – tủ hạ áp	Việt Nam
Rơle nhiệt độ dầu / cuộn dây	1	Cảm biến nhiệt độ MBA	Deasung / Elster
Thiết bị tiếp địa MBA	1	Dây và cọc tiếp địa	Việt Nam
Chống sét van trung thế (tuỳ chọn)	3	24kV – 10kA	ABB / Cooper
MCCB/ACB tổng	1	3P – 800A đến 1250A – 50kA	Schneider / LS / Mitsubishi
MCCB nhánh ra	4–6	3P – 63A đến 250A	LS / Schneider
Đồng hồ đo Volt, Ampe, Cosφ	1	Đa chức năng 3 pha	Emic / Schneider
Biến dòng (CT) hạ thế	3	Tỉ số phù hợp ACB tổng	Emic
Cầu chì tín hiệu 6A + đế	3	Bảo vệ tín hiệu đồng hồ	Idec
Thanh cái đồng	1	Kích thước phù hợp công suất tải	Việt Nam
Tụ bù hạ thế (tuỳ chọn)	1	100–200kVAR – 6 hoặc 8 cấp	Mikro / Epcos
Bộ điều khiển tụ bù	1	Đo tự động công suất phản kháng	Mikro
Đèn báo pha	3	Đèn LED 3 màu	Idec

Báo giá vỏ trạm biến áp kios 560kVA sản xuất theo yêu cầu

Báo giá vỏ trạm biến áp kios sản xuất theo yêu cầu phụ thuộc vào nhiều yếu tố như công suất máy biến áp 560kVA, chất liệu tôn (mạ kẽm, inox, sơn tĩnh điện), độ dày tôn, kết cấu cửa lật hay cửa mở, số lượng ngăn (trung thế, máy biến áp, hạ thế) và yêu cầu chống thấm, chống cháy hoặc sơn màu theo nhận diện thương hiệu.
