Trạm kios hợp bộ 2000kVA

Trạm kios hợp bộ 2000kVA

Trạm kios hợp bộ 2000kVA là giải pháp tối ưu cho các khu công nghiệp, nhà máy, tòa nhà, trung tâm logistics… nhờ thiết kế gọn gàng, dễ lắp đặt và vận hành an toàn. Trạm gồm 3 ngăn tích hợp sẵn: tủ trung thế RMU, ngăn máy biến áp và tủ hạ thế, được chế tạo theo tiêu chuẩn IEC 62271-200, IEC 60076, TCVN.

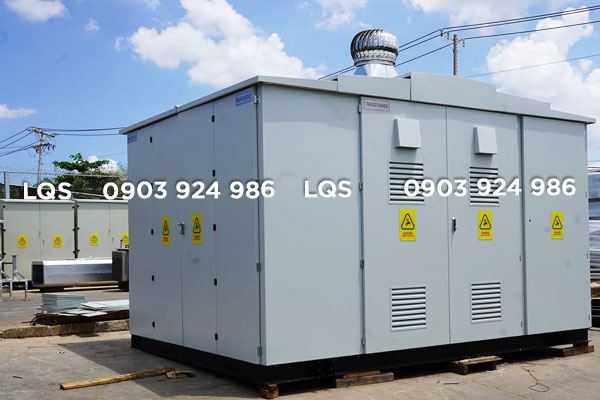

Cấu tạo vỏ trạm kios 2000kVA – Nhận đặt hàng theo yêu cầu

Trạm biến áp 1000kVA thường sử dụng tủ trạm kios bằng inox, vỏ trạm biến áp kios hợp bộ thép mạ kẽm hoặc vỏ trạm biến áp kios thép sơn tĩnh điện.

Chất liệu: Thép CT3, mạ kẽm nhúng nóng hoặc sơn tĩnh điện ngoài trời.

Kiểu thiết kế:

• Trạm kios 2000kVA thiết kế ngang – thuận tiện thao tác mặt trước.
• Trạm kios 2000kVA thiết kế dọc – tiết kiệm diện tích mặt bằng.
• Trạm kios 2000kVA thiết kế đôi (2 cửa) – phù hợp trạm đặt độc lập có 2 hướng tiếp cận.

• Cấp bảo vệ: IP43 – IP55, phù hợp môi trường ngoài trời hoặc trong nhà.
• Tiêu chuẩn áp dụng: IEC 62271-200, IEC 60076, TCVN 7997:2009, IEC 61439
• Màu sắc: Màu ghi sáng, xanh rêu, hoặc màu theo yêu cầu
• Cửa, khóa, lỗ thông gió: Có lưới lọc bụi, khóa liên động, thoát nhiệt tự nhiên hoặc gắn quạt cưỡng bức
• Tùy chọn: Màu sắc, kích thước, bố trí theo bản vẽ thiết kế.

Cấu hình tiêu chuẩn trạm kiosk 2000KVA

Cấu hình tiêu chuẩn 3 ngăn trạm kiosk 2000KVA – Trạm biến áp hợp bộ kiểu kios:

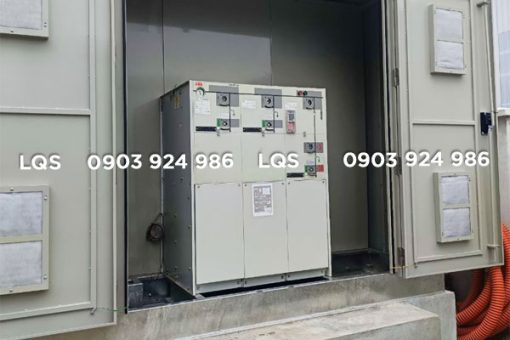

1. Ngăn RMU (trung thế):Trang bị LBS, máy cắt VCB/SF6, CT/VT, đầu cáp T-plug, cảm biến chỉ thị pha…

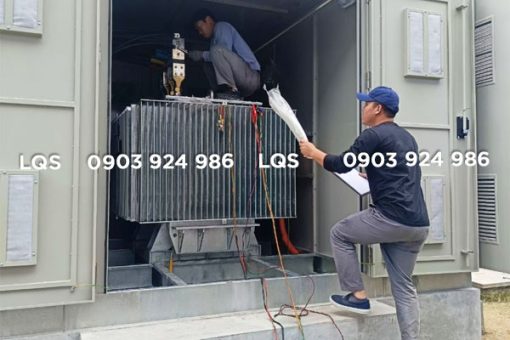

2. Máy biến áp 2000kVA: Ngâm dầu 3 pha, điện áp 22/0.4kV, làm mát ONAN.

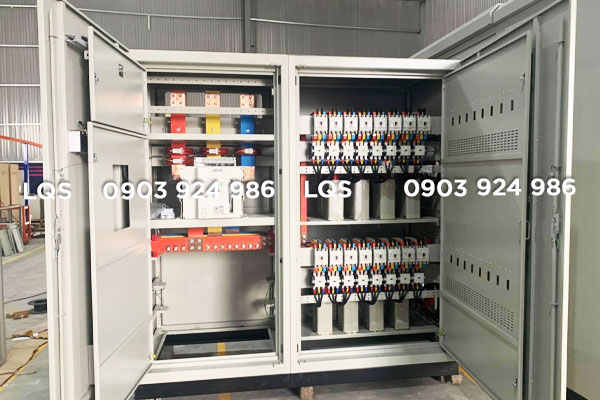

3. Ngăn hạ thế: ACB tổng 2500A, MCCB nhánh, tụ bù, đo lường & bảo vệ.

Thương hiệu thiết bị phổ biến:

• RMU: Schneider, ABB, Siemens…
• MBA: MBT, THIBIDI, EMC, Hyundai…
• Đóng cắt: Mitsubishi, LS, Huyndai..
• Đầu cáp – phụ kiện: 3M, Raychem, ABB, Nuintek…

Cung cấp vật tư – thiết bị trạm kios 2000KVA

Chúng tôi cung cấp trọn bộ, đầy đủ các loại vật tư – thiết bị trạm biến áp kios 2000KVA với mức giá tốt, số lượng lớn, chiết khấu cao đầy đủ các thương hiệu phổ biến hiện nay:

Sản phẩm	Chức năng	Thương hiệu phổ biến
Tủ RMU 2–3 ngăn	Nhận nguồn trung thế (22kV – 35kV), đóng cắt và bảo vệ mạch đầu vào.	Schneider RM6, ABB SafeRing, Siemens 8DJH
Cầu dao cách ly LBS	Đóng ngắt tải trung thế (Load Break Switch).	ABB, Schneider, Vinasino
Máy cắt VCB/SF6	Cắt mạch khi có sự cố ngắn mạch, quá tải.	Schneider, ABB, LS
Cầu chì trung thế	Bảo vệ MBA trong RMU 3 ngăn.	SIBA, Ferraz Shawmut
CT/VT (Cảm biến dòng, áp)	Đo lường, giám sát và kết nối SCADA.	Hawee, PCT, Shinsung
Đèn chỉ thị pha, khóa liên động	Tăng tính an toàn, chỉ thị trạng thái pha.	Hanyoung, Vinasino
Đầu cáp trung thế co nguội/co nhiệt	Nối cáp trung thế với RMU (T-plug, Elbow, straight head).	3M, Raychem, ABB, Nexans
Máy biến áp 3 pha 2000kVA – 22/0.4kV	Chuyển đổi điện áp từ trung thế xuống 0.4kV hạ thế.	THIBIDI, MBT, ABB, Siemens, Shihlin
Thanh cái đồng / dây mềm	Đấu nối giữa RMU và MBA, MBA và tủ hạ thế.	Gia công theo yêu cầu
Cảm biến nhiệt, rơ le nhiệt	Cảnh báo nhiệt độ dầu và cuộn dây MBA.	Hanyoung, Schneider
Tiếp địa MBA	Đảm bảo an toàn điện – nối đất vỏ MBA.	Đấu nối trực tiếp tại công trường
Đầu cáp hạ thế	Đấu nối từ MBA ra tủ hạ thế bằng cáp mềm/cáp đồng.	CADIVI, LS, TAYA, THIPHA
ACB 3P/4P (2500A)	Đóng cắt tổng cấp ra phụ tải – bảo vệ chính của hệ thống hạ thế.	Mitsubishi, LS, Schneider
MCCB nhánh (từ 100A – 800A)	Bảo vệ từng nhánh phụ tải riêng biệt.	ABB, Hyundai, LS
Đồng hồ đo lường – hiển thị	Giám sát điện áp, dòng, công suất, hệ số cosφ.	Selec, EMIC, Schneider
Tụ bù tự động 200–300kVAr	Cải thiện hệ số công suất, giảm tổn thất.	Ducati, Samwha, EPCOS
Thanh cái đồng, busbar, đầu cáp	Đảm bảo truyền tải điện hiệu quả – kết nối nội bộ.	Gia công theo kích thước yêu cầu

Trạm kios lắp đặt cho khu nghỉ dưỡngĐể cập nhật báo giá tủ trạm compact 2000kVA và trọn bộ vật tư thiết bị thi công trạm, quý khách có thể liên hệ:
