Trụ đỡ máy biến áp tích hợp RMU

Trụ đỡ máy biến áp tích hợp RMU

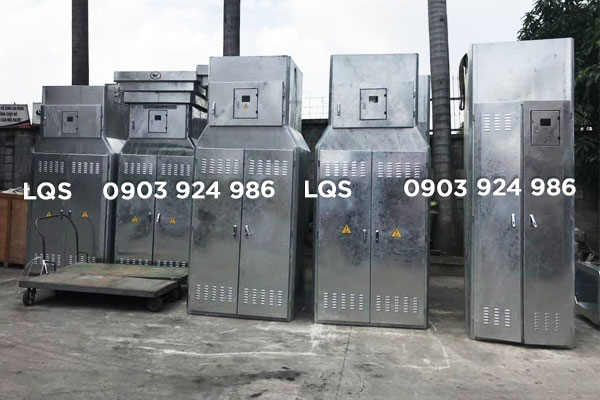

Trụ đỡ máy biến áp tích hợp RMU là một dạng trụ thép được thiết kế nhằm hỗ trợ lắp đặt máy biến áp phân phối trên cao, đồng thời tích hợp tủ trung thế RMU bên trong thân trụ. Dòng trụ đỡ này là loại trụ đơn thân, được nhúng kẽm nóng nhằm tăng khả năng chống ăn mòn và chịu được điều kiện thời tiết khắc nghiệt. Sản phẩm được thiết kế theo tiêu chuẩn IEC:60694 và TCVN 6526, đảm bảo chất lượng và độ bền theo thời gian.

Khác với trụ điện thông thường chỉ có chức năng cơ học (đỡ), trụ tích hợp RMU đóng vai trò như một “trạm biến áp thu gọn”, đảm nhiệm các chức năng:

Tích hợp MBA: Đỡ máy biến áp công suất từ 100kVA đến 630kVA trên độ cao phù hợp.

Điện lực trung thế: Tích hợp 1 đến 2 ngăn tủ RMU để đóng cắt, cách ly, bảo vệ lưới trung thế.

Điện lực hạ thế: Chứa các thiết bị MCCB, điện kế, bảo vệ đầu ra phía hạ áp.

An toàn – bảo vệ thiết bị: Chống chịu tốt với thời tiết, ngăn bụi, nước, đảm bảo tuổi thọ cho thiết bị bên trong.

Thông số kỹ thuật trụ đỡ MBA tích hợp RMU

Cập nhật bảng thông số kỹ thuật trụ đỡ MBA tích hợp RMU (Bảng tham khảo):

STT	Danh mục	Thông số kỹ thuật	Đơn vị
1	Loại trụ	Trụ đơn thân, nhúng kẽm nóng	–
2	Mã hiệu	TMBA2	–
3	Tiêu chuẩn áp dụng	IEC:60694; TCVN 6526	–
4	Kích thước tổng thể (WxDxH)	1000 x 1000 x 3100	mm
5	Vật liệu chế tạo	Thép CT3 mạ kẽm	–
6	Bề dày lớp mạ	150	µm
7	Độ dày thân trụ	5	mm
8	Độ dày mặt bít trên/dưới	10	mm
9	Tải trọng chịu được trong 15 phút	6000	Kgf
10	Cửa thân trụ	2	mm
11	Nắp đỡ máy biến thế	5	mm
12	Vành che 3 tầng	3	mm
13	Hộp điện kế	2	mm
14	Tấm lắp MCCB	2	mm
15	Thanh ray đỡ tủ RMU kéo ra ngoài	L50 x 50 x 5	mm
16	Collier định vị cáp trung thế	5	mm
17	Độ kín	IP33	IP
18	Độ bền cơ học	≥20	J
19	Nhiệt độ môi trường max	70	°C
20	Độ ẩm môi trường	100%	%
21	Bức xạ ánh sáng mặt trời	1200	W/m²
22	Tốc độ gió	34	m/s
23	Vị trí lắp đặt so với mực nước biển	1000	mm

Cấu trúc tổng thể trụ MBA gắn RMU

Thân trụ chính: Làm bằng thép CT3 mạ kẽm nhúng nóng, có độ dày từ 5–10mm, cao khoảng 3m, kích thước tổng thể 1000mm (W) x 1000mm (D) x 3100mm (H), độ kín IP33, độ bền cơ học ≥ 20J

Ngăn RMU (1 hoặc 2 ngăn): Được thiết kế tích hợp bên trong thân trụ, có thể kéo ray ra ngoài để thao tác dễ dàng.

Ngăn MCCB – điện kế – hạ thế: Bố trí ở phía dưới hoặc bên hông trụ.

Mặt bích đỡ MBA: Dày 10mm, chịu tải ≥6000kgf.

Mái che 3 tầng: Chống thấm nước và giảm nhiệt hiệu quả.

Cửa mở bảo trì, khóa an toàn: Đảm bảo thuận tiện và an toàn khi vận hành.

Phân loại trụ đỡ tích hợp RMU

Trụ tích hợp RMU 1 ngăn

Gọn nhẹ, tiết kiệm không gian

Tích hợp RMU loại LBS (Load Break Switch)

Phù hợp với các trạm có nhu cầu đóng cắt đơn giản, không yêu cầu nhiều đầu ra

Trụ tích hợp RMU 2 ngăn

Gồm 2 khoang RMU: thường là 1 ngăn LBS + 1 ngăn cầu dao hoặc CB

Cho phép kết nối mạch vòng, bảo vệ và phân phối điện hiệu quả hơn

Phù hợp với hệ thống điện yêu cầu cao hơn về khả năng chuyển mạch và bảo vệ

Ưu điểm nổi bật trụ đỡ MBA lắp kèm RMU 1 ngăn, 2 ngăn

Thiết kế đồng bộ: Tích hợp máy biến áp, tủ trung thế và hạ thế trong cùng một trụ, giúp giảm chi phí lắp đặt và bảo trì.

Vật liệu chất lượng cao: Sử dụng thép CT3 mạ kẽm nhúng nóng, có độ dày và độ bền cơ học cao, chống chịu tốt với môi trường ngoài trời.

Tiết kiệm diện tích: Lý tưởng cho khu dân cư, đô thị, khu công nghiệp có không gian hẹp.

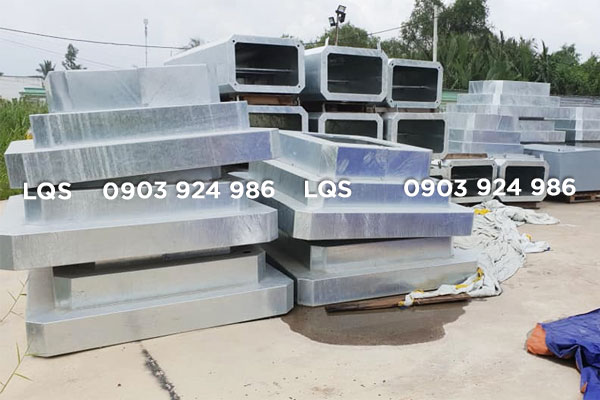

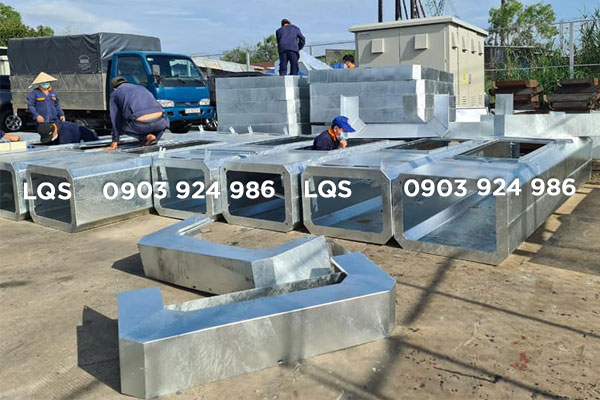

Nhận đặt hàng sản xuất trạm trụ MBA tích hợp RMU (1 ngăn, 2 ngăn)

Chúng tôi nhận đặt hàng sản xuất trạm ttrạm trụ MBA tích hợp RMU (1 ngăn, 2 ngăn), đáp ứng đầy đủ các yêu cầu như:

Tải trọng chịu lực ≥ 6000kgf, phù hợp MBA 100–630kVA

Vật liệu thép CT3 mạ kẽm nhúng nóng, độ dày 5–10mm

Thiết kế tích hợp RMU 1 ngăn hoặc 2 ngăn, thuận tiện đấu nối

Kín nước, chống bụi, chịu gió đến 34m/s, nhiệt độ môi trường max 70°C

Đáp ứng tiêu chuẩn IEC 60694, TCVN 6526

Cung cấp thiết bị nhanh gọn, đáp ứng tiến độ thi công của công trình dự án.

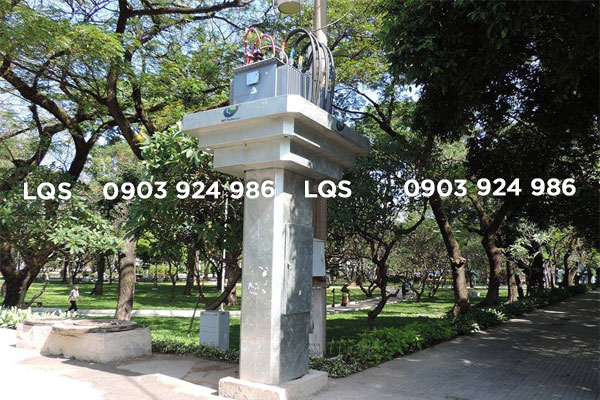

Ngoài ra, nếu bạn quan tâm đến các loại Trạm biến áp trụ thép 100kVA, Trạm trụ hợp bộ 160kVA, Trạm thân trụ thép 400kVA, Trạm trụ máy biến áp 560kVA, Trạm biến áp đài sen 630kVA, TBA hợp bộ kiểu trụ thép đơn thân. Liên hệ ngay để được tư vấn và nhận báo giá trọn bộ thiết bị trạm biến áp trụ thép các loại chi tiết ngay hôm nay!

HOTLINE 0903 924 986
